PLCC68series

PLCC68シリーズは
ICソケットに搭載できるように設計された
FPGA・CPLDモジュールです

PLCC68シリーズはICソケットに実装できる、新しいタイプのFPGA/CPLDモジュールです。
市販のICソケットに実装できるので、ユニバーサル基板でのFPGAやCPLDの利用に便利です。また、全シリーズのピン割付が共通で、FPGA/CPLDのベンダーやタイプによらず電源やI/Oが共通となっています。
単電源動作でも、I/O電源を2系統に分離して使用することが可能となっています。

製品仕様

AP68、XP68シリーズは全機種以下の仕様が共通です。

  • 50本のI/O (内4本はクロック兼用を優先的に割付)
  • 3.3V単一電源 (FPGA/CPLDが必要な補助電源を内蔵)
  • ICソケットに実装可能 (推奨ソケットがあります)
  • コンパクトな68pin PLCCサイズ (25.3 x 25.3 [mm])
  • 2系統分離したI/O電源入力 (FPGA/CPLDのスペックによる）最大3.3V
  • JTAG信号 (TCK、TMS、TDI、TDO)
  • 全シリーズ共通ピン割付 (ピン配置)
  • RoHS指令規制6物質またはRoHS指令規制10物質対応

デバイスのI/Oピンがそのまま外部（パッドまたはコネクタ等）に引き出されています。デバイスと同じように扱って下さるようお願いいたします。
「使用上のご注意」にご注意いただきたい内容を掲載しております。

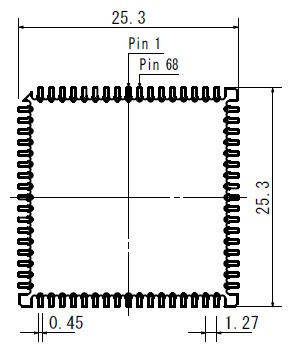

共通外形図より抜粋された図共通外形図より抜粋

製品展開

AP68-10の表面

AP68-10製品ページ

AP68 series

AlteraのFPGA/CPLDを市販のICソケットに実装できるようにしたAP68シリーズ

XP68-07の表面

XP68-07製品ページ

XP68 series

AMDのFPGAを市販のICソケットに実装できるようにしたXP68シリーズ

Accessories

専用ユニバーサル基板やPLCCソケット、PLCC引き抜き工具などもご用意しています。

サポート

ヒューマンデータは超少量生産のものづくり企業です。

小ロットにてFPGA/CPLDの評価ボード、教育用ボード、LAN/Wi-Fi/USB関連製品などを開発製造しています。少ない販売台数でも長期安定供給に努め、ほとんどの製品を即納体制でご提供しております。特注品についてもご相談ください。

弊社のボード製品は、教育用ボードも含めて、FPGAに有る程度の知識のある専門家むけの商品となっております。回路図、マニュアルなどは購入前にどなたでもご覧いただけますので、あらかじめご確認をお願いいたします。
