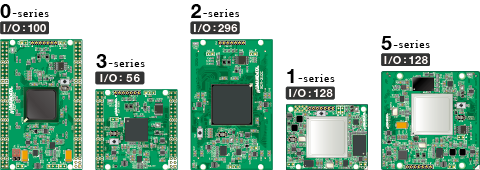

ボードサイズ展開XCM・EDXシリーズについて
XCM・EDXシリーズは、AMD社のFPGAやCPLDを用いた組込や評価にご活用いただけるボードです。サイズや実装密度により下記のシリーズをご用意しています。
XCM・EDXシリーズの全製品はリンク先のページをご覧ください。VCCO MAXのI/O電圧の仕様が同じ製品は置き換え可能です。ACM各シリーズとも互換性があります。
| シリーズ | イメージ | I/O数 | VCCO MAX | 組込タイプ | ボード寸法 | シリーズ共通資料 | 備考 |
|---|---|---|---|---|---|---|---|
| XCM-0シリーズ EDX-0シリーズ |
 |
100 | 3.3V | 2.54mmピッチ スルーホール |
54 x 86 [mm] クレジットカード サイズ |
共通資料ページ |
0シリーズと3シリーズは若い番号で同一ピンレイアウトになっています。 |
| XCM-3シリーズ EDX-3シリーズ |
 |
56 | 3.3V | 2.54mmピッチスルーホール | 54 x 53 [mm] セミカード サイズ |
共通資料ページ |
| シリーズ | イメージ | I/O数 | VCCO MAX | 組込タイプ | ボード寸法 | シリーズ共通資料 | 備考 |
|---|---|---|---|---|---|---|---|
| XCM-2シリーズ |  |
296 | 3.3V | SMDコネクタ x 4個 |
54 x 86 [mm] クレジットカード サイズ |
共通資料ページ |
1シリーズと2シリーズはCNA、CNBに互換性があります。 1Lシリーズと2LシリーズはCNA、CNBに互換性があります。 |
| XCM-2Lシリーズ |  |
296 | 1.8/3.3V ※ |
SMDコネクタ x 4個 |
54 x 86 [mm] クレジットカード サイズ |
共通資料ページ | |
| XCM-1シリーズ |  |
128 | 3.3V | SMDコネクタ x 2個 |
54 x 43 [mm] ハーフカード サイズ |
共通資料ページ | |
| XCM-1Lシリーズ |  |
128 | 1.8/3.3V ※ |
SMDコネクタ x 2個 |
54 x 43 [mm] ハーフカード サイズ |
共通資料ページ |
| シリーズ | イメージ | I/O数 | VCCO MAX | 組込タイプ | ボード寸法 | シリーズ共通資料 | 備考 |
|---|---|---|---|---|---|---|---|
| XCM-5シリーズ |  |
128 | 3.3V | SMDコネクタ x 2個 | 65 x 65 [mm] | 共通資料ページ | |
| XCM-5Lシリーズ |  |
128 | 1.8/3.3V ※ | SMDコネクタ x 2個 | 65 x 65 [mm] | 共通資料ページ |
- 0シリーズと3シリーズは互換性があります。
- 1シリーズと2シリーズは互換性があります。
- 1Lシリーズと2Lシリーズは互換性があります。
- 1シリーズと1Lシリーズは置き換えできません。
- 2シリーズと2Lシリーズは置き換えできません。
- 5シリーズと5Lシリーズは置き換えできません。
