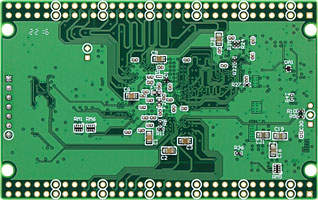

XCM-025 Rev2Spartan-7 搭載FPGAボード

• FPGA: Spartan-7
  XC7S75-1FGGA484Cまたは
  XC7S100-1FGGA484Cを搭載

  FPGAの概要	XC7S75	XC7S100
  Logic Cell	76,800	102,400
  Slice	12,000	16,000
  Max Distributed RAM (kb)	832	1,100
  Max Block RAM (kb)	3,240	4,320
  DSP Slice	140	160
  CMT (MMCMx1+PLLx1)	8	8
  Max user I/O pins (Device)	338	338
  Max user I/O pins (Board)	100	100

  FPGA概要の詳細はAMD社 Spartan-7のページをご覧ください。
• 豊富なI/Oを外部引き出し（100本)
  • CNA：50本 (High Range) Vcco = 3.3V
  • CNB：50本 (High Range) Vcco = 外部入力
• 3.3V単一電源動作
  • Rev2：0.675V、1.0V、1.35V、1.8Vをボード内で生成
  • Rev1：0.75V、1.0V、1.5V、1.8Vをボード内で生成
  電源シーケンサ搭載（投入時）
• コンフィギュレーションROM：Quad SPI ROM
  MT25QL128ABA1ESE-0SIT (Micron, 128Mbit)
• DDR3 SDRAM 搭載
  MT41K64M16TW-107 (Micron, 1Gbit)
  大容量デバイス搭載：特注にてご対応可能（4Gbit）
• オンボードクロック：50MHz (LVTTL)、200MHz (LVDS)
  各コネクタより外部入力可能（CNA/CNB）
• 7ピンJTAGコネクタ装備
  FPGAへのコンフィギュレーション
  コンフィギュレーションROMへのISP
  JTAG Buffer回路で、安定したダウンロードを実現

  7ピンJTAGコネクタの使い方

  JTAGコネクタはソケットになっています。使用するときにはピンヘッダを実装してください。（当社採用のソケットは、0.64mm角ピンに対応したものです）
  詳細は「JTAG（ISP)ピンレイアウトについて」のページをご確認ください。


• ステータスLED: CONF_DONE(青), POWER LED(赤）
• 汎用LED x4
• 汎用スイッチ x2
  • プッシュボタンスイッチ x1
  • DIPスイッチ x1
• コンフィギュレーション用リセット機能
• Vccoを分離（CNB） ※製造時には3.3Vでテスト
• I/Oの配線長コントロール

  CNA	CNB	B基板
  IOA0-49 MAX 47.8 mm MIN 39.8 mm	IOB0-49 MAX 44.0 mm MIN 43.4 mm

  全てのI/OがLVDS対応ではありません
  各I/O規格について、FPGAの資料などを元にユーザにて検討をお願いします
• 6層基板
• 基板寸法：54 mm x 86 mm　クレジットカードサイズ
• RoHS指令対応

デバイスのI/Oピンがそのまま外部（パッドまたはコネクタ等）に引き出されています。デバイスと同じように扱って下さるようお願いいたします。
「使用上のご注意」にご注意いただきたい内容を掲載しております。
