USB機器が簡単につくれます
FTDI社 Hi-Speed 対応チップ FT2232H 評価ボード USB-101
RoHS対応品
発売中
HDL LOGO
2008/11/13-

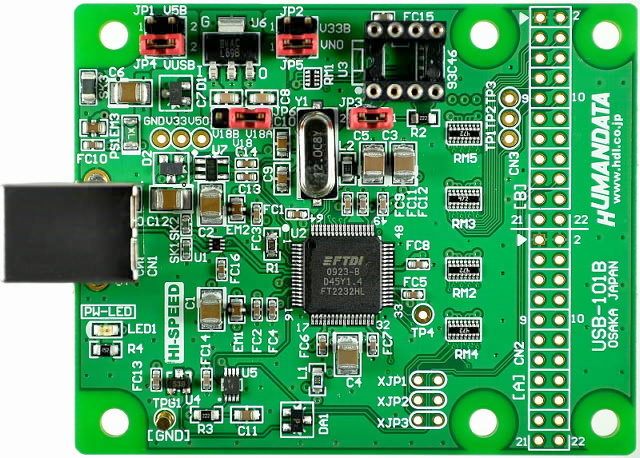

 USB-101は、FTDI社のHi-Speed対応チップ FT2232Hを用いた評価ボードです。
FT2232HはFTDI社のHi-Speed(480MBps)に対応した最新チップです。 USB-101はFT2232Hの機能・性能評価や、試作品や治具などへの組み込み用途にもお使いいただけます。
 当社のUSB-008シリーズとコネクタ位置を合わせてあります。(基板寸法は短くなっています)
USB-103(FT2232H)の通信速度を測定してみました(速報)
類似商品のご紹介:
■FT4232Hを用いた評価ボード USB-102(USB/SERIALの4CHタイプ)
■シングルポートのUSB-103(当社のUSB基板とサイズやコネクタ位置が同じ)
本製品に紙マニュアルなどは添付されておりません。サポートページよりダウンロードをお願いいたします。

クリックして拡大
仕様
■FT2232HL Rev B (FTDI)搭載
■USB-Bコネクタ
■22pin X 2にI/Oを引き出し
■電源 バスパワーまたはセルフパワー
■オンボード3.3V/1.8V電源
■リセット回路
■EEPROM(ブランク品を付属)
■USBケーブル1.8m付属
■DIL 44pinヘッダ付属
■4層基板
■全数通電検査(PC接続)
■USBラインのESD保護およびサージ保護
■基板サイズ 57 x 71 mm ( USBコネクタ含まず)
RoHS指令対応
参考データ
■USBコンプライアンステスト:試作品のUpstream Testsにおけるアイパターン
FT2232H仕様(詳細はFTDIサイトにてご確認ください)
  • シングルチップ USB/2CHシリアル変換・USB /FIFO変換・多機能チップ
  • USBの知識無しで使用可能
  • USB 2.0 Hi-Speed(480Mbps)サポート Full Speed互換(12Mbps)
  • 2ch マルチプロトコル同期シリアルエンジン(MPSSE)により USB to JTAG、I2C、SPI、bit-bang機能を利用可能
  • 2つの独立した UARTポートまたはFIFO(パラレル)ポート
  • 2つの独立したボーレートゼネレータ
  • RS232/RS422/RS485 UARTでは、最大12Mbps(外部レベルコンバータ必要)
  • USB FIFO変換では最大 10Mbyte/secの転送速度
  • シングルチャンネル時USB FIFO変換では最大 25Mbyte/secの転送速度
  • CPUインタフェースを単純化する、CPU-style FIFOインターフェイスを装備
  • MCU ホストエミュレーションモード
  • 高速光絶縁シリアルインタフェースオプション
  • FTDI社のロイヤリティフリーデバイスドライバを利用可能(仮想COMポートドライバとD2XX[ダイレクト]ドライバ)
  • 調整可能な受信バッファタイムアウト時間
  • オプションで送信LED、受信LEDを接続可能
  • エンハンスドビットバンモード(Enhanced bit-bang Mode )で、負論理リード、ライトストローブ信号オプション
  • FT245BライクなFIFOインターフェースモード
  • チップのPLL電源のための1.8VレギュレータとPOR(パワーオンリセット)機能を内蔵
  • UARTのハンドシェイクのための各種信号をサポート(RTS/CTS/DTR/DSRなど)
  • ソフトウエアハンドシェイク(X-on/off)対応
  • UARTモードで 7/8 bit data, 1/2 stop bits, and Odd/Even/Mark/Space/No Parityをサポート
  • RS-485のための自動送信制御信号(TDXEN)ピンを装備
  • 機能設定やベンダーID/プロダクトID/シリアル番号を外部EEPROMにUSB経由で書き込み可能
  • I/Oドライブ電流 (4,8,12 or 16mA)とスルーレートを設定可能
  • 低消費電流そして低待機電流
  • バスパワー、セルフパワー、ハイパワーバスパワー設定可能
  • UHCI/OHCI/EHCI ホストコントローラ互換
  • USBバルク転送モード(Hi-Speedモードで1パケット512バイト)
  • 電源 コア1.8VおよびI/O 3.3V(5Vトレラント)
  • 動作温度範囲 -40℃〜85℃
  • パッケージ 64ピンLQFPとLQFN(USB-101では64ピンLQFP)
  • 3.3V単電源動作
品名 MODEL 製品状況 直販価格 購入 サポート
FT2232H評価ボード USB-101 販売コーナ
FTDIシリーズアクセサリ
USB-101をご使用になるには、FT2232Hのデータシートをごらんいただきご理解いただく必要がございます。当社の製品マニュアルは限定的な内容になっております。
製品にデバイスドライバは含まれませんのでFTDI社サイトよりダウンロードをお願いいたします。
