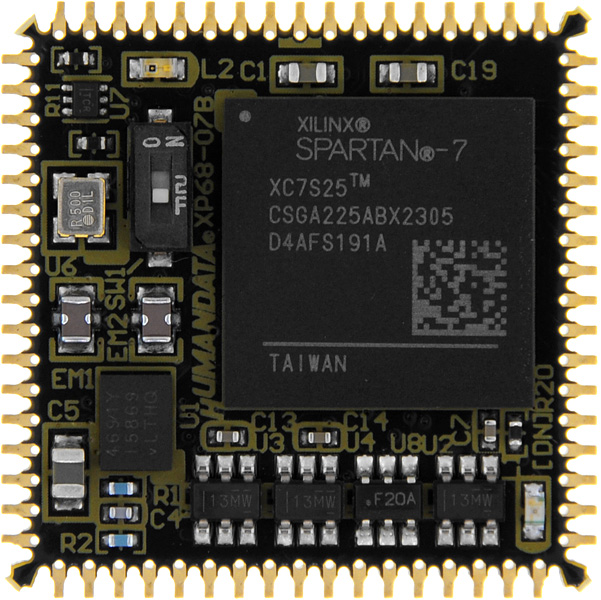

XP68-07 PLCC 68PIN Spartan-7 FPGAモジュール

  • Spartan-7
  • PLCC68
  • RoHS 10

XP68-07は、AMD社の高性能FPGAである、Spartan-7をPLCC 68PINサイズに変換し、ICソケットに実装を可能としたFPGAモジュールです。ICソケットを用いれば、2.54mmピッチのユニバーサル基板に実装が可能です。I/Oは2つのバンクにそれぞれ25本、合計50本のI/Oを使用可能です。プログラミング用にJTAGピンが引き出されています。

製品仕様

  • FPGA: Spartan-7
    XC7S25-1CSGA225Iを搭載
    FPGAの概要 XC7S25
    Logic Cell 23,360
    Slice 3,650
    Max Distributed RAM (kb) 313
    Max Block RAM (kb) 1,620
    DSP Slice 80
    CMT (MMCMx1+PLLx1) 3
    Max user I/O (Device) 150
    Max user I/O (Board) 50
    FPGA概要の詳細はAMD社 Spartan-7のページをご覧ください。
  • 3.3Ｖ単一電源動作
    1.8V, 1.0Vをボード内で生成
    I/O用電源（VCCO)を分離（VIOA、VIOB）
    コンフィギュレーション用リセット回路搭載
    電源シーケンサ搭載 (投入時)
  • 50本のI/Oを外部引き出し
  • コンフィギュレーションROM搭載: MT25QL128 (Micron, 128Mbit)
  • オンボードクロック: 50MHz (外部供給可能)
  • 汎用LED x1
  • ステータスLED: CONF_DONE(緑)
  • JTAGポートをモジュールピンに引出し
  • 8層基板
  • ICソケットに実装可能な基板サイズ　25.3 x 25.3 [mm]
    （ICソケットは底が平面または、当社推奨品をご使用ください）
  • RoHS指令対応

デバイスのI/Oピンがそのまま外部（パッドまたはコネクタ等）に引き出されています。デバイスと同じように扱って下さるようお願いいたします。
「使用上のご注意」にご注意いただきたい内容を掲載しております。

その他製品のご紹介

購入について

品名 型番 実装FPGA 在庫状況 直販価格 購入方法
XP68-07-25 掛売/商社様経由など

対応アクセサリ

製品の仕様、価格など、改良のため予告無く変更になることがございます。製品資料ページに公開されている以外の資料はご用意しておりません。また納入仕様書の発行はいたしておりません。
