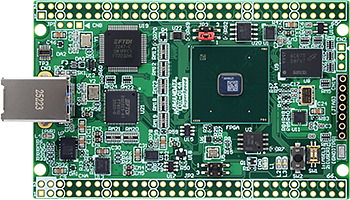

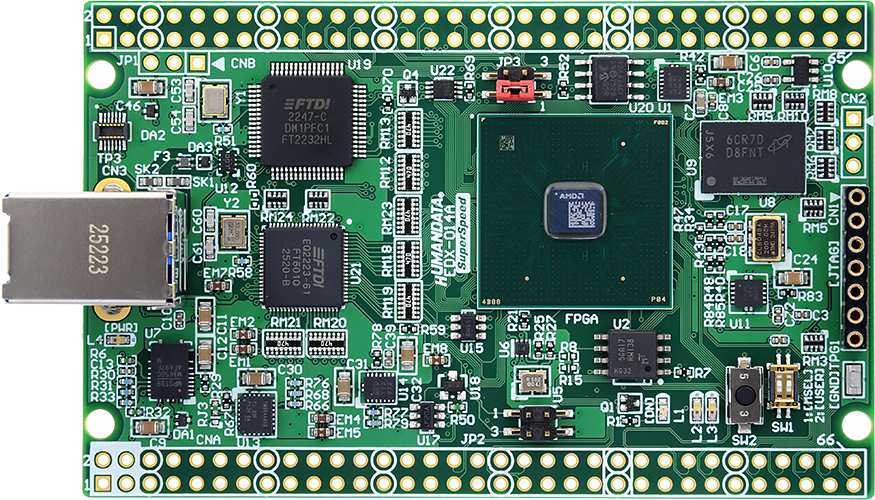

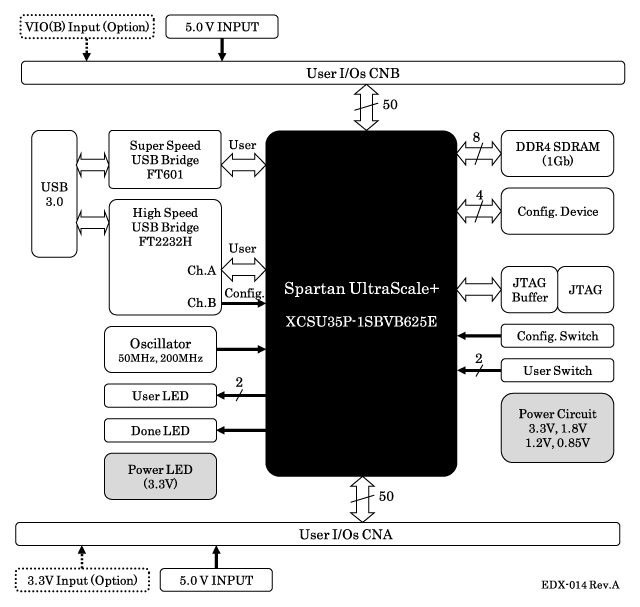

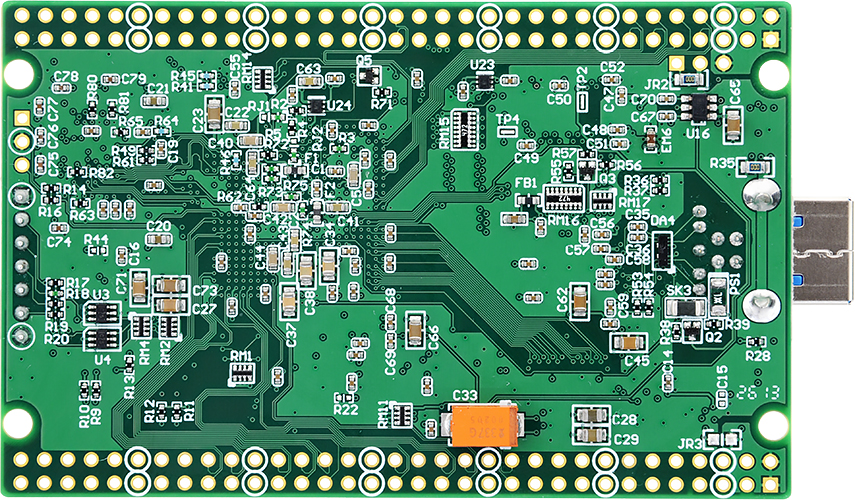

EDX-014 USB3.0対応 Spartan UltraScale+ 搭載 USB-FPGAボード

• 製品構成
  • EDX-014 本体
  • 付属品（SIL7 ロングピンヘッダなど）
  • USB3.0 ケーブル 1.0m 長
• FPGA: Spartan UltraScale+
  XCSU35P-1SBVB625Eを搭載

  FPGAの概要	XCSU35P
  System Logic Cells (K)	36
  CLB Flip-Flops (K)	32
  CLB LUTs (K)	16
  Maximum Distributed RAM (Mb)	0.23
  Total Block RAM (Mb)	1.7
  36K Block RAM	48
  CMTs (1MMCM and 2PLLs)	48
  DSP Slices	2
  Max HP I/O (Device)	52
  Max HP I/O (Board)	0
  Max HD I/O (Device)	252
  Max HD I/O (Board)	100

  FPGA概要の詳細はAMD社 Spartan UltraScale+のページをご覧ください。
• USBユーザ通信ポート（Ch.A）
  • FT601によるUSB3.0対応
  • FT2232HによるUSB2.0対応
• 専用コンフィギュレーションソフト"BBC[EDX-014]"によりUSB経由で以下の制御が可能
  • FPGAのコンフィギュレーション
  • コンフィギュレーションROMへの書込み
  • JTAG経由でもコンフィギュレーション可能
    （専用ダウンロードケーブルが必要）
• 100本のI/Oを外部引き出し
  • CNA：50本 Vccio = 3.3V
  • CNB：50本 Vccio = 3.3V（I/O規格の任意電圧を入力可能）
• 5.0V電源動作（USBケーブルのみでは動作いたしません）
  3.3V、1.8V、1.2V,0.85V,0.65Vをボード内で生成
  電源シーケンサ搭載（投入時）
• コンフィギュレーションROM：
  MT25QU128ABA1ESE-0SIT (Micron, 128Mbit)
• DDR4 SDRAM （Alliance Memory, 1Gbit）

• オンボードクロック
  汎用：50MHz、200MHz (LVDS)

• 7ピンJTAGコネクタ装備
  JTAG Buffer回路で、安定したダウンロードを実現

  7ピンJTAGコネクタの使い方

  JTAGコネクタはソケットになっています。使用するときにはピンヘッダを実装してください。（当社採用のソケットは、0.64mm角ピンに対応したものです）
  詳細は「JTAG（ISP)ピンレイアウトについて」のページをご確認ください。


• ステータスLED (POWER, DONE)
• 汎用LED x2
• 汎用スイッチ x2
  • プッシュボタンスイッチ x1
  • DIPスイッチ x1
• コンフィギュレーション用リセット回路搭載
• 8層基板
• 基板寸法：54 mm x 86 mm　クレジットカードサイズ
• RoHS指令対応

商品には自習用のテキストやサンプルなどは含まれません

デバイスのI/Oピンがそのまま外部（パッドまたはコネクタ等）に引き出されています。デバイスと同じように扱って下さるようお願いいたします。
「使用上のご注意」にご注意いただきたい内容を掲載しております。
