EDX-008 Rev2Kintex-7 搭載 USB-FPGAボード

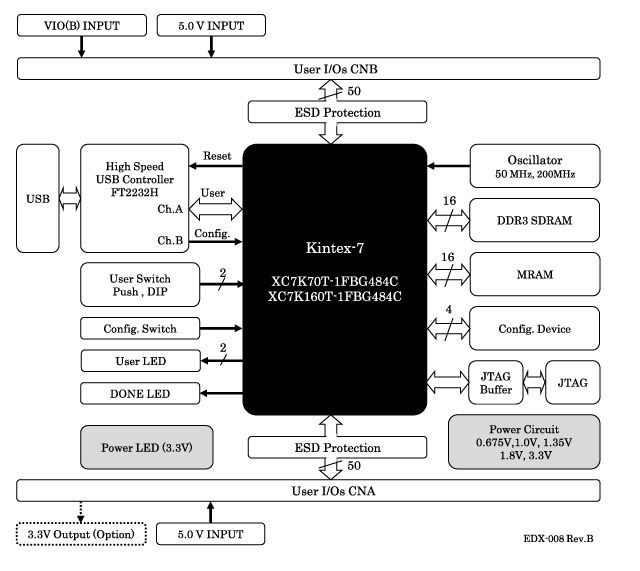

• 製品構成
  • EDX-008 本体
  • 付属品（SIL7 ロングピンヘッダなど）
  • USB2.0 ケーブル 1.8m 長
• FPGA: Kintex-7
  XC7K70T-1FBG484Cまたは
  XC7K160T-1FBG484Cを搭載

  FPGAの概要	XC7K70T	XC7K160T
  Logic Cell	65,600	162,240
  Slice	10,250	25,350
  Max Distributed RAM (kb)	838	2,188
  Max Block RAM (kb)	4,860	11,700
  DSP Slice	240	600
  CMT (MMCMx1+PLLx1)	6	8
  Max user I/O pins (Device)	300	400
  Max user I/O pins (Board)	100	100

  FPGA概要の詳細はAMD社 Kintex-7のページをご覧ください。
• USBポートによりPCとUSB2.0通信が利用可能
  FT2232HのSYNC FIFOモード対応
• 専用コンフィギュレーションソフト"BBC[EDX-008]"によりUSB経由で以下の制御が可能
  • FPGAのコンフィギュレーション
  • コンフィギュレーションROMへの書込み
  • JTAG経由でもコンフィギュレーション可能
    （専用ダウンロードケーブルが必要）
• USBラインのESD保護およびサージ保護
• 豊富なI/Oを外部引き出し（100本)
  • CNA：50本 (High Range) Vcco = 3.3V
  • CNB：50本 (High Range) Vcco = 3.3V（外部入力可能）
• 外部DC5V（USBケーブルのみでは動作いたしません）
  • Rev2：0.675V、1.0V、1.35V、1.8V、3.3Vをボード内で生成
  • Rev1：0.75V、1.0V、1.5V、1.8V、3.3Vをボード内で生成
  電源シーケンサ搭載（投入時）
• コンフィギュレーションROM：Quad SPI ROM
  • Rev2：MT25QL128 (Micron, 128Mbit)
  • Rev1：N25Q064 (Micron, 64Mbit)
  iMPACTからISP可能
• DDR3 SDRAM 搭載：MT41J64M16（Micron, 1Gbit）
  （大容量デバイス搭載：特注にてご対応可能です）
• MRAM 搭載
  Everspin: MR2A16AMA35 (4Mbit)
• オンボードクロック
  汎用：50MHz (LVTTL)、200MHz (LVDS)
  外部入力可能（CNA/CNB）
• 7ピンJTAGコネクタ装備
  JTAG Buffer回路で、安定したダウンロードを実現

  7ピンJTAGコネクタの使い方

  JTAGコネクタはソケットになっています。使用するときにはピンヘッダを実装してください。（当社採用のソケットは、0.64mm角ピンに対応したものです）
  詳細は「JTAG（ISP)ピンレイアウトについて」のページをご確認ください。


• ステータスLED (POWER, DONE)
• 汎用LED x2
• 汎用スイッチ x2
  • プッシュボタンスイッチ x1
  • DIPスイッチ x1
• 6層基板
• 基板寸法：54 mm x 86 mm　クレジットカードサイズ
• RoHS指令対応

商品には自習用のテキストやサンプルなどは含まれません

デバイスのI/Oピンがそのまま外部（パッドまたはコネクタ等）に引き出されています。デバイスと同じように扱って下さるようお願いいたします。
「使用上のご注意」にご注意いただきたい内容を掲載しております。
