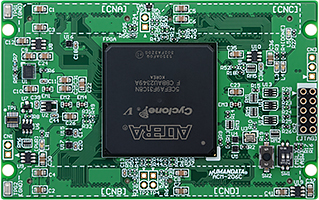

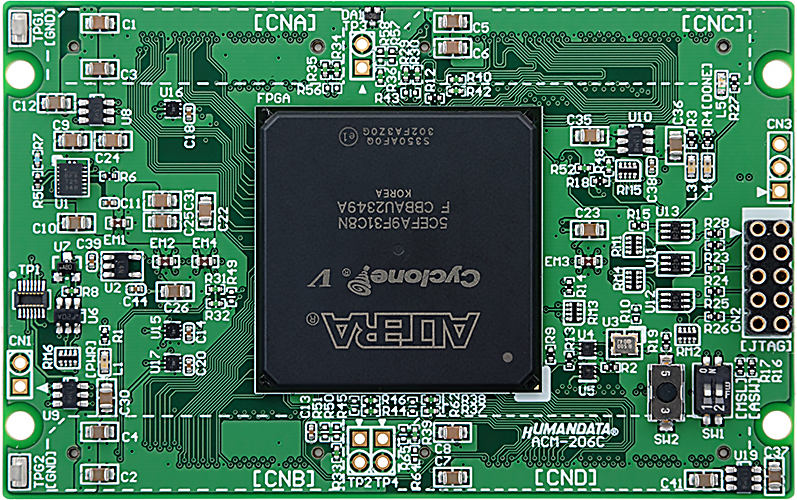

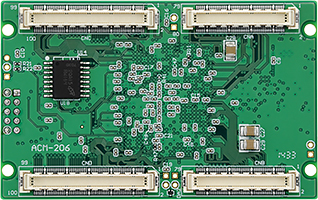

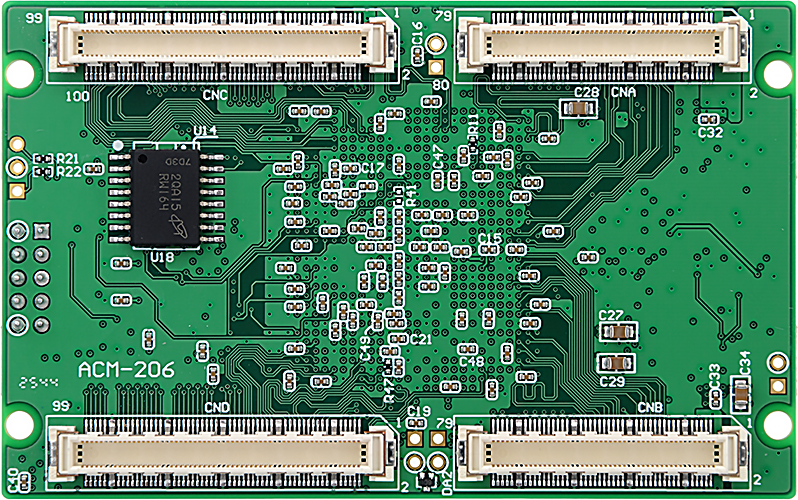

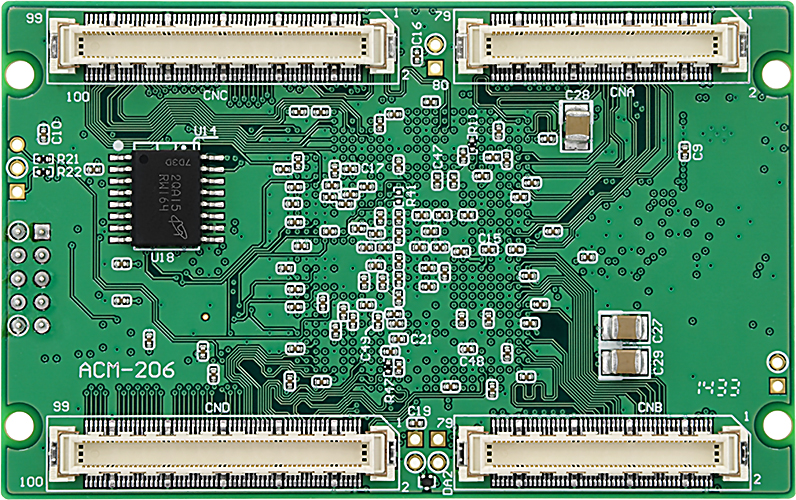

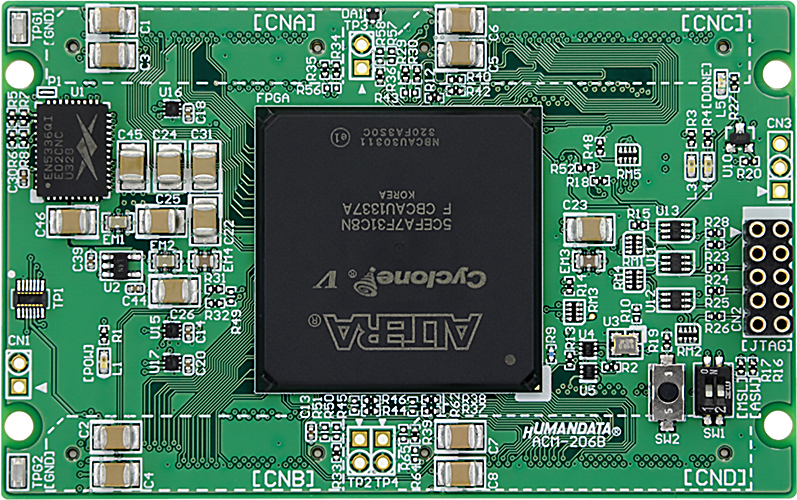

ACM-206 Rev2, 3 Cyclone V 搭載FPGAボード

• FPGA: Cyclone V
  5CEFA7F31C8Nまたは
  5CEFA9F31C8Nを搭載

  FPGAの概要	5CEFA7	5CEFA9
  Logic Elements (kb)	149.5	301
  Embedded Memory (kb)	7,696	13.917
  Embedded Multipliers	312	684
  PLL	7	8
  Global Clock Networks	16	16
  Maximum user I/O pins (Board)	296	296

  FPGA概要の詳細は Altera社 Cyclone V のページをご覧ください。
• 豊富なI/Oを外部引き出し (296本)
  • VCCIOをコネクタ毎に分離　※製造時には3.3Vでテスト
  • VREF入力可能 ※製造時にテストされません
• 3.3V単一電源
  2.5V、1.1Vをボード内で生成
• コンフィギュレーションROM
  • Rev2: MT25QL256ABA8ESF (Micron, 256Mbit)
  • Rev1: EPCQ128 (Altera, 128Mbit)
• オンボードクロック搭載
  50MHz、外部供給可能
• JTAG用コネクタ
  USB Blasterなど対応10ピンソケット
  ダウンロードケーブル各種

  10ピンJTAGコネクタの使い方

  JTAGコネクタはソケットになっています。使用するときにはピンヘッダを実装してください。（当社採用のソケットは、0.64mm角ピンに対応したものです）
  詳細は「JTAG（ISP)ピンレイアウトについて」のページをご確認ください。


• ステータスLED: CONF_DONE(青), POWER LED(赤）
• 汎用LED x2
• 汎用スイッチ x2
  • プッシュボタンスイッチ x1
  • DIPスイッチ x1
• コンフィギュレーション用リセット回路搭載
• I/O の配線長コントロール

  CNA	CNB	CNC	CND	B基板
  IOA0-63: MAX 38.3 mm MIN 14.4 mm	IOB0-63: MAX 41.1 mm MIN 14.5 mm	IOC0-83: MAX 48.6 mm MIN 27.6 mm	IOD0-83: MAX 43.2 mm MIN 18.4 mm
  LVDS不可	LVDS可

  全てのI/OがLVDS対応ではありません
  各I/O規格について、FPGAの資料などを元にユーザにて検討をお願いします
• 8層基板
• 基板寸法：54 mm x 86 mm　クレジットカードサイズ
• RoHS指令対応

デバイスのI/Oピンがそのまま外部（パッドまたはコネクタ等）に引き出されています。デバイスと同じように扱って下さるようお願いいたします。
「使用上のご注意」にご注意いただきたい内容を掲載しております。
