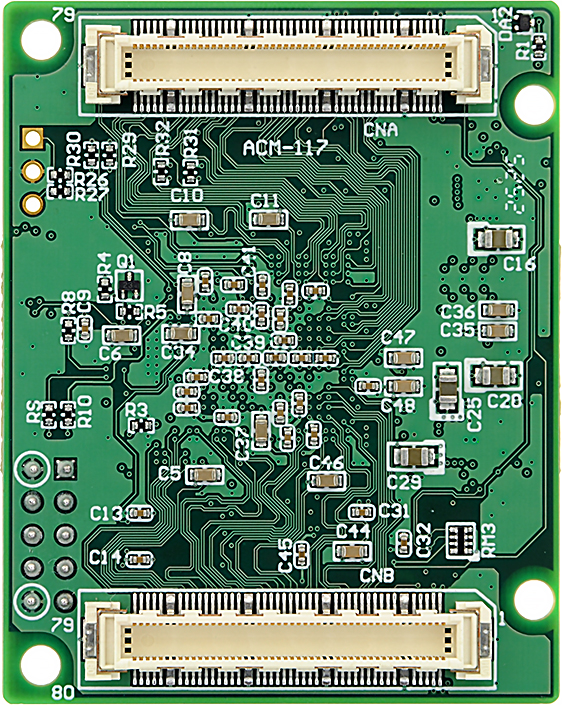

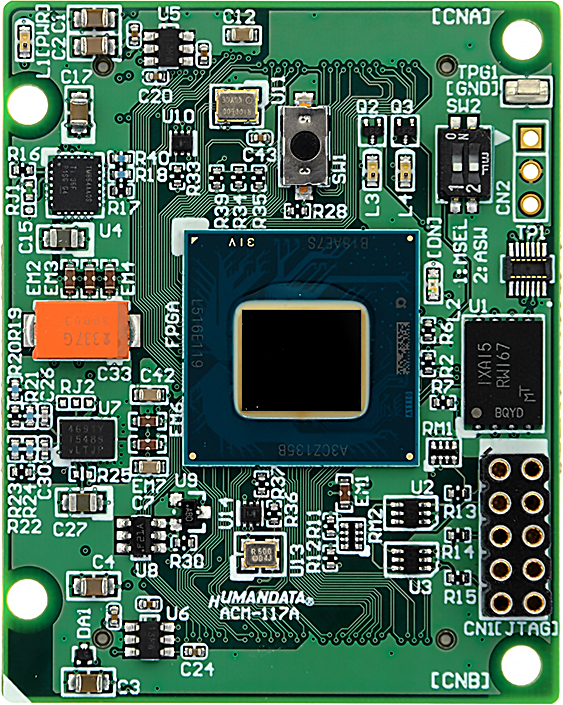

ACM-117 Agilex 3搭載FPGAボード

  • Agilex 3
  • RoHS 10

ACM-117シリーズは、Altera社の高性能FPGAである、Agilex 3を搭載したFPGAブレッドボードです。ハーフカードサイズに、シンプルな機能を搭載しています。
Agilex 3の評価や試作にご活用いただけます。

開発中のため仕様が変更となることがあります

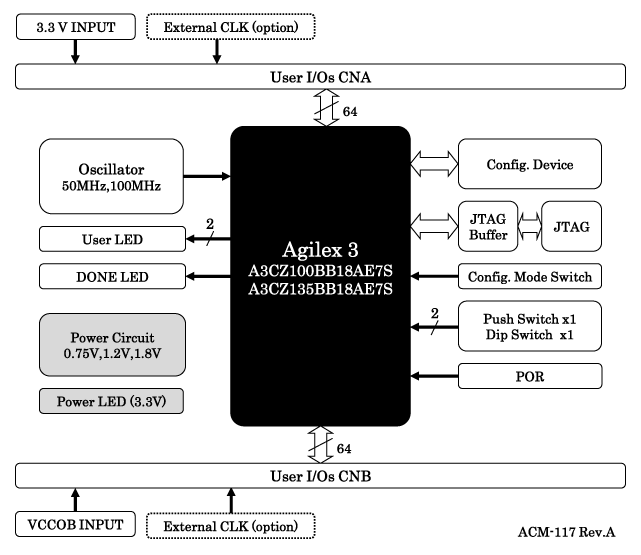

製品仕様

  • FPGA: Agilex 3
    A3CZ100BB18AE7Sまたは
    A3CZ135BB18AE7Sを搭載
    FPGA の概要 A3CZ100 A3CZ135
    Logic elements (LEs) 100,300 135,110
    Adaptive logic modules (ALMs) 34,000 45,800
    ALM registers 136.000 183,200
    M20K memory blocks 262 353
    M20K memory size (Mb) 2,000 2,300
    MLAB memory size (Mb) 1.22 1.40
    Variable-precision digital
    signal processing (DSP) blocks    		 138 184
    18 x 19 multipliers 276 368
    Maximum user I/O pins(Device) HSIO48
    HVIO160    		 HSIO48
    HVIO160
    Maximum user I/O pins(Board) HVIO 128 HVIO 128
    FPGA概要の詳細はAltera社Agilex 3のページをご覧ください。
  • 3.3V単一電源 0.75V, 1.2V, 1.8Vをボード内で生成
    ※I/O用電源(VCCOB)はCNBから供給する必要があります
  • コンフィギュレーションROM: MT25QU256
  • オンボードクロック: 50MHz, 100MHz(CMOS)
    外部供給可能
  • HVIOを各コネクタ(CNA/CNB)に引き出し
    ※HVIOはLVDSで使用できません
    JTAG用コネクタ
    ダウンロードケーブル各種
    USB Blasterなど対応10ピンソケット
  • ステータスLED: CONF_DONE(青), POWER LED(赤）
  • 汎用LED x2
  • 汎用スイッチ x2
    • プッシュボタンスイッチ x1
    • DIPスイッチ x1
  • コンフィギュレーション用リセット回路搭載
  • ユーザI/O : 128本 (CNA：64本 / CNB：64本)
    CNA CNB A基板
    IOA0-63:
    MAX 33.4mm
    MIN 28.1mm    		 IOB0-63:
    MAX 30.6mm
    MIN 22.2mm
    各I/O規格について、FPGAの資料などを元にユーザにて検討をお願いします
  • 8層基板
  • 基板寸法：54mm x 43mm　ハーフカードサイズ
  • RoHS指令対応

その他製品のご紹介

ACMシリーズについて

ACM-1シリーズはすべてハーフカードサイズでI/Oピンの配置が同一となっています。1ピン位置、共通外形図、DXFデータなどは共通資料ページをご覧下さい。

  • ACM-1LシリーズとはI/O電圧の仕様が異なるため置き換えできません。
  • 当社ではサンプル回路やリファレンス回路はご用意しておりません。

購入について

品名 型番 実装FPGA 在庫状況 直販価格 購入方法
ACM-117-100 掛売/商社様経由など
ACM-117-135

対応アクセサリ

製品の仕様、価格など、改良のため予告無く変更になることがございます。製品資料ページに公開されている以外の資料はご用意しておりません。また納入仕様書の発行はいたしておりません。
