ACM-027Z Rev3 Cyclone V 搭載FPGAボード

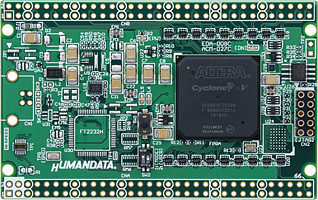

ACM-027Zシリーズは、Altera社の高性能FPGAである Cyclone V のFBGA480を搭載したFPGAボードです。クレジットカードサイズに、シンプルな機能を搭載しています。
Cyclone Vの評価や試作にご活用いただけます。

2022/07/21
電源IC（Enpirion社製）のディスコン（製造中止）により、代替品に変更、基板改版しRev3に切り替わりました。
詳細は製品資料ページの回路図をご覧下さい。
2021/10/25
ACM-027ZシリーズはRev2に切り替わりました。
2021/03/08
コンフィギュレーションROM （EPCQ32）のディスコン（製造中止）により、代替品の EPCQ32ASI8N に変更しました。現行のリビジョンがなくなり次第Rev2に切り替わります。（併売中）
AlteraシリーズコンフィギュレーションROM ディスコンによる対応について

製品仕様

FPGA: Cyclone V
5CEBA2F23C8Nまたは
5CEBA4F23C8Nを搭載

FPGAの概要	5CEBA2	5CEBA4	5CEBA5	5CEBA7	5CEBA9
Logic Elements (kb)	25	49	77	149.5	301
Embedded Memory (kb)	1,956	3,383	4,884	7,696	13.917
Embedded 18 x 18 Multipliers	50	132	300	312	684
PLL	4	4	6	7	8
Global Clock Networks	16	16	16	16	16
Maximum user I/O pins (Device)	224	224	240	240	224
Maximum user I/O pins (Board)	100	100	100	100	100

FPGA概要の詳細は Altera社 Cyclone V のページをご覧ください。

ユーザI/O 100本　ESD保護
I/O用電源（VCCIO)を分離
3.3V単一電源動作
2.5V、1.1Vをボード内で生成
コンフィギュレーションROM
- Rev2より: EPCQ32ASI8N (Intel, 32Mbit)
- Rev1: EPCQ32 (Altera, 32Mbit)
クロック源
50MHzおよび外部供給可能
JTAG用コネクタ
USB Blasterなど対応10ピンソケット
ダウンロードケーブル各種

10ピンJTAGコネクタの使い方

JTAGコネクタはソケットになっています。使用するときにはピンヘッダを実装してください。（当社採用のソケットは、0.64mm角ピンに対応したものです）
詳細は「JTAG（ISP)ピンレイアウトについて」のページをご確認ください。
ステータスLED x2（POWER、DONE）
汎用LED x2
汎用スイッチ x2
- プッシュボタンスイッチ x1
- DIPスイッチ x1
コンフィギュレーション用リセット回路搭載
8層基板
基板寸法：54 mm x 86 mm　クレジットカードサイズ
RoHS指令対応

デバイスのI/Oピンがそのまま外部（パッドまたはコネクタ等）に引き出されています。デバイスと同じように扱って下さるようお願いいたします。
「使用上のご注意」にご注意いただきたい内容を掲載しております。

ACM-0シリーズはすべてクレジットカードサイズでI/Oピンの配置が同一となっています。1ピン位置、共通外形図、DXFデータなどは共通資料ページをご覧下さい。

品名	型番	実装FPGA	在庫状況	直販価格	購入方法
	ACM-027Z-A2					掛売/商社様経由など
	ACM-027Z-A4					掛売/商社様経由など

製品の仕様、価格など、改良のため予告無く変更になることがございます。製品資料ページに公開されている以外の資料はご用意しておりません。また納入仕様書の発行はいたしておりません。
