Intel社 Cyclone 10 LP搭載 USB-FPGAボード EDA-013用 FPGAコンフィグレーションツール
BBC[EDA-013]

2020/10/12-
 BBC[EDA-013]は、Intel社 Cyclone 10 LP USB-FPGAボード EDA-013用のコンフィギュレーションツールです。
BBC[EDA-013]使うと、USBケーブルのみでFPGAのコンフィギュレーションが可能です。EDA-013の開発に専用ダウンロードケーブルは不要です。
開発プロジェクトやソースコードは、リクエストページより無償で公開しておりますので、自由に改造して頂けます。(C++ Builder 11を使用)

下記OSでの動作を確認しています。
  • Windows 11
  • Windows 10
  • Windows 8.1
  • Windows 8
  • Windows 7
(*) Intel社のJTAGを使用したツール(SignalTap IIなど)には、別途ダウンロードケーブルが必要です
 ◆更新履歴
・2023/07/20 : Windows 11対応 (Ver.13)
・2022/02/15 : ディスプレイの拡大縮小設定を変更した時の表示の不具合を修正
・2021/10/12 : EDA-013-80に対応
・2020/10/12 : Web公開

◆操作メニューの説明


・Target:FPGA
 - Configuration : FPGAをコンフィギュレーションします
 - Reset : FPGAをリセットします

・Target:ROM
 - Program : ファイルをコンフィギュレーションROMにプログラムします
 - Erase : コンフィギュレーションROMを削除します(1stセクタのみ)
※コンフィギュレーションモードをPSに設定する必要があります。
  • [...] : 使用するファイルのパスを指定します。 「rbf ファイル」を使用できます。生成方法は下記の説明を参照して下さい。
  • Dir : ファイルパス ディレクトリ部
  • File : ファイル名
  • Always Front : ツールを常に全面に表示します

  • Use default port description : 製品標準の認識名(USBディスクリプション)を使用します
  • Save Setting : ファイルパスなどを保存し、次回起動時に再設定します。チェックを外す際にファイルを削除できます。
  • Show System Message : 詳細情報を表示します
  • Find Ports : 現在接続されているポートを表示します

◆コマンドラインから起動する

コマンドラインからファイルパスの設定やコンフィギュレーションの実行が可能です。

コマンド
(小文字可)
引数 機能 メモ
-F ファイルパス コンフィギュレーションに使用するファイルのパスを指定します 相対パス、絶対パス指定可能
ファイル名のみを指定した場合はexeと同階層を検索します
-C なし FPGAをコンフィギュレーションします -F必須
-A なし FPGAをコンフィギュレーションします
コンフィギュレーション後のDONEピンの確認を行いません
-F必須
-R なし FPGAをリセットします
-P なし コンフィギュレーションROMへの書き込みを行います -F必須
-E なし コンフィギュレーションROMの消去を行います
-N なし DONEピンの状態を確認します
-D ポートディスクリプション ポートのディスクリプションを指定します 省略可 (デフォルトディスクリプションを使用)
-G 正の整数値 動作完了後、GUIを閉じるまでの時間を設定します 0を指定するとGUIを閉じません
上限は10です

終了コード 意味
0 正常終了
1 DONEピンがHigh (Nコマンドのみ)
2 DONEピンがLow (Nコマンドのみ)
-1 動作エラー
-2 ファイルパスが指定されていない
※終了コードを取得するには「start /wait」を使用します

使用例
BBC[EDA-013].exe -f test.rbf -c
BBC[EDA-013].exe -f test.rbf -c -g 2
BBC[EDA-013].exe -f ../../test.rbf -p
BBC[EDA-013].exe -n

◆rbfファイルを生成する

 Quartusは外部のプログラミングツール向けにバイナリファイル「Raw Binary File (rbf)」を提供します。
rbfファイルを生成する設定とするには、下記を参考にしてください。

(1) [Assignments] メニューから [Device] をクリックします


(2) [Device and Pin Options]をクリックします


(3) [Programming Files] を開き、[Raw Binary File (.rbf)]にチェックを入れます

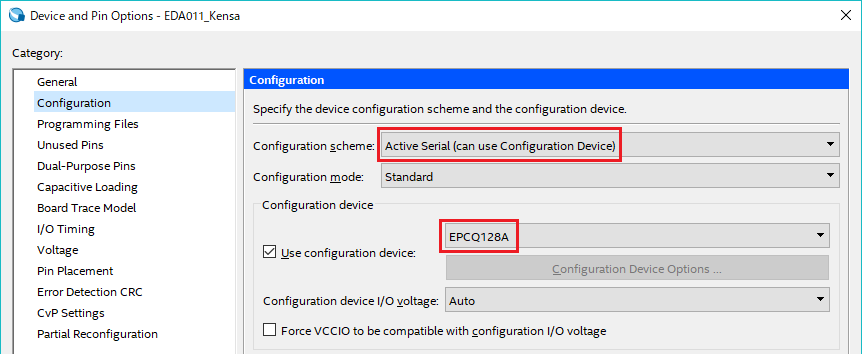

(4) コンフィギュレーションROMに格納する際にはCategory [Configuration]にて、下記の設定を行ってください
  • Configuration scheme = Active Serial
  • Use configuration device = チェック、 デバイスにEPCQ128Aを選択


◆ダウンロード

 BBC[EDA-013]のダウンロードはこちらをクリックしてください。(バージョン:Ver.13)
 デバイスドライバは製品資料のページよりダウンロードして頂けます。
 プロジェクト(ソース)はご希望の方に無償提供いたします。ソースリクエストページからご請求ください。

不具合や要望などがございましたら、是非ご連絡ください。
メールでのご質問はこちらへどうぞ
