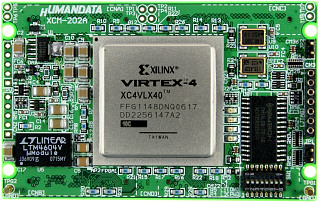

            クリックして拡大



             |





                  FPGA
                  機能概要 |
                  XC4VLX40 |
                  XC4VLX60 |
                  XC4VLX80 |
                  XC4VLX100 |
                  XC4VLX160 |


                  | Logic Cells |

                   41,472
                   |

                   59,904
                   |

                   80,640
                   |

                   110,592
                   |

                   152,064
                   |


                  Block RAM/FIFO w/ECC
                  (18 kbits each) |

                   96
                   |

                   160
                   |

                   200
                   |

                   240
                   |

                   288
                   |


                  | Total Block RAM (kbits) |

                   1,728
                   |

                   2,880
                   |

                   3,600
                   |

                   4,320
                   |

                   5,184
                   |


                  | Digital Clock Managers (DCM) |

                   8
                   |

                   8
                   |

                   12
                   |

                   12
                   |

                   12
                   |


                  | 差動チャネル |

                   320
                   |

                   320
                   |

                   384
                   |

                   480
                   |

                   480
                   |


                  | XtremeDSPTMSlices |

                   64
                   |

                   64
                   |

                   80
                   |

                   96
                   |

                   96
                   |


                  | Configuration Memory Bits |

                   12,647,680
                   |

                   18,315,520
                   |

                   24,101,440
                   |

                   31,818,624
                   |

                   41,863,296
                   |


                  | Max SelectIOTM |

                   640
                   |

                   640
                   |

                   768
                   |

                   960
                   |

                   960
                   |


                  この表はFPGAの概要であり、ボードの仕様ではありません
                  本ボードで使用できるI/O数は同じです
                  XILINX社の概要ページ |




             ■ XC4VLXの1148ピンBGAチップ搭載
             ■ 豊富なI/Oを外部引き出し(296pin)
             ■ コンフィグレーションROM (Platform Flash PROM)を標準装備
               高速なパラレルコンフィギュレーション可能。
               20,000回以上の書き込み/消去が可能
             ■ SDRAM(MT48LC16M16A2P-75-D)搭載
             ■ FRAM(FM18L08)搭載 32KB(8bit幅)
             ■ クロック
               48MHz、18.432MHz、外部入力可能
             ■ FPGAへのコンフィギュレーションとROMへのISPが可能な7ピンJTAGコネクタ装備
             ■ JTAG Buffer回路内蔵
             ■ デバッグに便利な8つのテストポイント
             ■ 3.3V単一電源
               1.2V、1.8V、2.5Vをボード内で生成。
             ■ VCCO分離可能(出荷時検査されません)
             ■ クレジットカードサイズ
             ■ コンフィギュレーション用リセット回路
             ■ クレジットカードサイズ
               54mmX86mm
             ■ 10層基板を採用
             RoHS指令対応
