ACM/XCM-1シリーズ対応ピッチ変換基板(Type3)
SATAコネクタ対応　ZKB-079 発売中

2009/11/11-

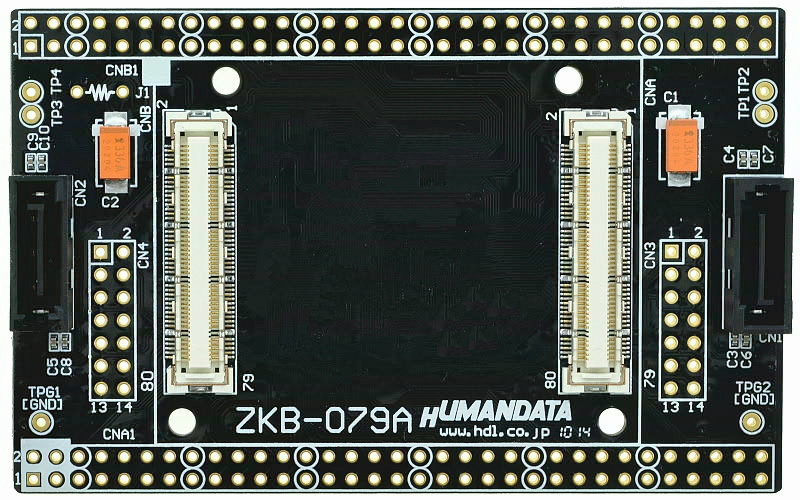

　ZKB-079は、ACM-1シリーズ、またはXCM-1シリーズの高速シリアルI/FピンからSATAコネクタへ配線を引き出すことのできるピッチ変換ボードです。
基板サイズは、ACM-0シリーズまたはXCM-0シリーズと同じサイズになり、66ピンパッド2組と、14ピンパッド2組に配線が引き出されています。
2個のSATAコネクタに合計4組のペア信号を引き出すことができます。
ZKB-079は在庫限りで販売終了となります。後継品としてACC-043をご検討下さい。
2020年12月現在、対応した高速シリアルI/Fを有した製品は下記になります、

※ACM-115L/ACM-116L/XCM-116Lには搭載することはできません。

クリックして拡大
製品仕様
■ ZKB-079本体（実装済)
■ ACM/XCM-1シリーズFPGAボードを1枚搭載可能
■ 付属品
　　　80ピンヘッダ2個（66ピンと14ピンにカットできます）
　　　J1用ゼロΩ抵抗
■ 4層基板( t= 1.6mm)
■ クレジットカードサイズ
　　　54mmX86mm(突起部含まず）

RoHS指令対応
SMAコネクタ対応のZKB-078もございます。
SMAやSATAコネクタの無いZKB-030KITもございます。
商品名 MODEL 製品状況 直販価格 購入 サポート
ACM/XCM-1シリーズ対応
ピッチ変換基板(Type3)		 ZKB-079
（通常販売終了）
