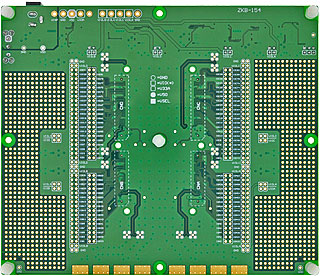

ZKB-154
ACM/XCM-Lシリーズ対応ユニバーサル基板

2018/03/08-

ACM/XCM-Lシリーズに対応したユニバーサル基板です。
IO電源(VIOLA/VIOLB/VIOLC/VIOLD)の電圧をDIPスイッチによりそれぞれ独立して設定することができます。評価などにご活用ください。

[搭載可能な製品]

ACM-115L シリーズ、ACM-116L シリーズ

XCM-116L シリーズ、XCM-117L シリーズ、XCM-212L シリーズ

上記以外のACM/XCM-1、2シリーズ製品については、ZKB-153をご使用ください。

■お知らせ■ 2023/08/01
搭載している電源IC(Enpirion社製)のディスコン（製造中止）によりZKB-154は販売終了致しました。
後継品はZKB-157Lとして販売予定です。

ZKB-154仕様

厚み：1.6mm レジスト、シルク付きスルーホール基板
5V 電源入力 (2.1ミリ用DCジャック)
端子台電源入力(オプション)
メイン3.3V 電源 (6A)
出力電圧を設定可能なIO用電源(3A)を4つ搭載
IO電源(VIOLA/VIOLB/VIOLC/VIOLD)の電圧は、DIPスイッチにより独立して設定可能
設定可能な電圧：0.8V/1.2V/1.25V/1.5V/1.8V
※電圧設定は必ず電源OFFの状態で設定してください
高速トランシーバ用にSMAコネクタを実装可能
外部クロック入力用にMMCXコネクタを実装可能
電源スイッチ
電源表示LED
基板寸法：156mm x 184mm　(1.6mm)
RoHS指令対応
ユニバーサル基板対応のSMAコネクタはどの部分にも実装可能です
