XP68-04 発売中
 PLCC 68PIN Spartan-6 FPGA モジュール

2013/09/05-
 XP68-04は、Xilinx社の高性能FPGAである、Spartan-6をPLCC 68PINサイズに変換し、ICソケットに実装を可能としたFPGAモジュールです。
FPGA+大容量FRAMを搭載しています。
ICソケットを用いれば、2.54mmピッチのユニバーサル基板に実装が可能です。I/Oは2つのバンクにそれぞれ25本、合計50本のI/Oを使用可能です。プログラミング用にJTAGピンが引き出されています。
XP68-04-LX45は在庫販売を終了し、受注生産となりました。受注生産をご希望の方はお問い合せください。

本製品に紙マニュアルなどは添付されておりません。サポートページよりダウンロードをお願いいたします。

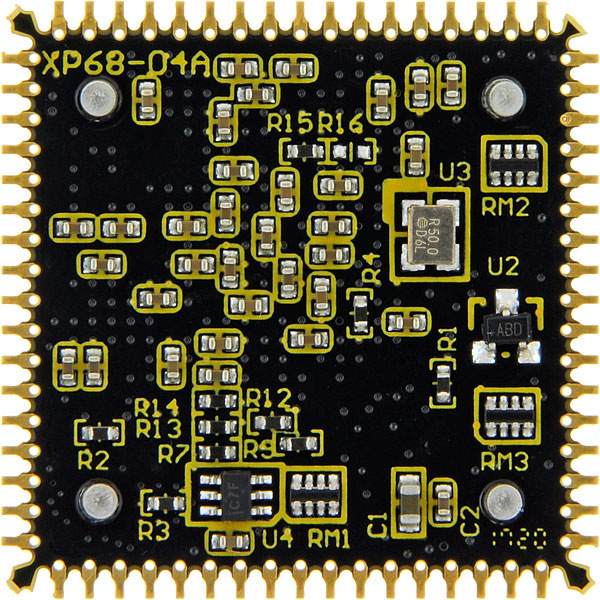

仕様

クリックして拡大
FPGAの概要 XC6SLX9 XC6SLX16 XC6SLX25 XC6SLX45
Logic Cells 9,152 14,579 24,051 43,661
Slices 1,430 2,278 3,758 6,822
Filip Flops 11,440 18,224 30,064 54,576
Maximum Distributed RAM (Kbits) 90 136 229 401
Total Block RAM (Kbits) 576 576 936 2,088
DSP48A1 Slices 16 32 38 58
CMT (DCM x2 + PLL x1) 2 2 2 4
Maximum user I/O pins (Device) 200 232 226 218
Maximum user I/O pins (Board) 50 50 50 50
FPGA概要の詳細はXilinx社 Spartan-6 LXのページをご覧ください。
  XC6SLX45-2CSG324Cを搭載
  50本のI/Oを外部引き出し
  FRAMを搭載
     FM22LD16-55-BG (Cypress, 4Mbit)
  3.3V単一電源動作
     1.2V をボード内で生成
  I/O用電源(VCCO)を分離(VIOA、VIOB)
  オンボードクロック搭載
     50 MHz (LVTTL)
  外部クロック入力可能
  コンフィギュレーションROM搭載
     N25Q064 (Micron, 64Mbit)
  汎用LED搭載 x2
 ■ ステータスLED
     CONF_DONE
  JTAGポートをモジュールピンに引出し
  6層基板を採用
  ICソケットに実装可能な基板サイズ 25.3 x 25.3 [mm] *1
  基板外形図

  PLCC68シリーズはデバイスのピンをそのまま変換しています。デバイスと同じように扱って下さるようお願いいたします。
 *1 ICソケットは底が平面または、当社推奨品をご使用ください

  RoHS指令対応

クリックして拡大
ICソケットに搭載画像
ICソケットに搭載可能
クリックして拡大
ICソケット実装時のピン配置
JTAG接続例(クリックするとPDFが表示されます)
クリックでPDF表示
開発ツールについて ←開発ツールについてよくご検討をお願いします。
品名 MODEL 実装FPGA 製品状況 税込標準価格 販売 サポート
PLCC68 Spartan-6 FPGAモジュール XP68-04-LX45 XC6SLX45-2CSG324C お問合せ
電源付きユニバーサル基板 ZKB-092 アクセサリページをご覧ください
PLCC68シリーズ対応 3シリーズ変換基板 ACC-032
PLCC68シリーズ対応 5V入出力変換基板 ACC-037
PLCC68シリーズ対応 5Vトレラント変換基板 ACC-037Y
ダウンロードケーブル 各種
XP68-04-LX45は在庫販売を終了し、受注生産となりました。受注生産をご希望の方はお問い合せください。
スピードグレードの変更も特注にて承ります
※数量がまとまるとき、お見積り依頼をお願いいたします
