ACM-023シリーズ
Cyclone IV E 搭載FPGAボード 発売中
HDL LOGO

2012/01/16-

 ACM-023シリーズは、Altera社の高性能FPGAである、CycloneIV EのFBGA484pinを搭載した、ブレッドボードです。クレジットカードサイズに、豊富な機能を搭載しています。
Cyclone IV Eの評価や試作にご活用いただけます。
ACM-023シリーズは販売を終了いたしました。受注生産をご希望の方はお問合せください。

クリックして拡大

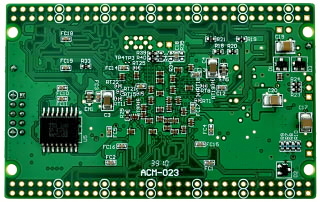

クリックして拡大
   仕様

FPGA

 EP4CE55F23C8N、EP4CE75F23C8NまたはEP4CE115F23C8Nを搭載

FPGA 機能概要
Cyclone IV E FPGAデバイス・ファミリの特長
特  長 EP4CE55 EP4CE75 EP4CE115
Logic Elements 55,856 75,408 114,480
Embedded memory(Kbits) 2,340 2,745 3,888
M9K RAM blocks 260 305 432
Embedded 18 × 18 multipliers 154 200 266
General-purpose PLLs 4 4 4
Global Clock Networks 20 20 20
Maximum user I/O pins(Device) 374 426 528
Maximum user I/O pins(Board) 100 100 100

コンフィギュレーションデバイス
  EPCS16SI18N (Altera, 16Mbit) :55C8(EP4CE55)
  EPCS64SI16N (Altera, 64Mbit) :75C8(EP4CE75)、115C8(EP4CE115)
JTAG用コネクタ
  ダウンロードケーブル各種
  (USB Blaster、BL3、ByteBlasterII、ByteBlasterMV、など)対応10ピンソケット
クロック源
  30MHz、50MHz
  外部入力可能
100本のI/Oピンを外部引き出し
MRAM(MR2A16AYS35 256Kx16)搭載
汎用LED 2個
汎用スイッチ 2個
ステータスLED 2個
  CONF_DONE用、POWER LED
コンフィギュレーション用リセット回路
電源回路
 3.3V単一電源(内部電源はオンボードレギュレータにより生成されます)
一部のVCCIOを分離可能
8層基板採用
I/Oの配線長コントロール(メモリは別途管理)

CNA CNB LVDS用
ターミネータ
実装可能数
A基板
IOA0-49:
MAX 47mm
MIN 44mm
IOB0-49
MAX 63mm
MIN 60mm
(図面参照)
  • 全てのI/OがLVDS対応ではありません
  • 各I/O規格について、FPGAの資料などを元にユーザにて検討をお願いします

基板寸法:54mm x 86mm クレジットカードサイズ
RoHS指令対応

その他のカードサイズボードはこちらです。
その他のCycloneIV使用ボードはこちらです

ブロック図

クリックして拡大
ACMシリーズについて
ACM-0シリーズはすべてクレジットカードサイズでI/Oピンの配置が同一となっています。1ピン位置、共通外形図、DXFデータなどは共通資料ページをご覧下さい。
※当社ではサンプル回路やリファレンス回路はご用意しておりません。
品名 MODEL 実装FPGA 製品状況 直販価格 購入 サポート
Cyclone IV E F484 FPGAボード ACM-023-55C8 EP4CE55F23C8N お問合せ -
Cyclone IV E F484 FPGAボード ACM-023-75C8 EP4CE75F23C8N
Cyclone IV E F484 FPGAボード ACM-023-75C7 EP4CE75F23C7N
Cyclone IV E F484 FPGAボード ACM-023-115C8 EP4CE115F23C8N
電源付きユニバーサル基板 ZKB-054    アクセサリページをご覧ください
電源付きユニバーサル基板 ZKB-105
ダウンロードケーブル 各種
ACM-023シリーズは販売を終了いたしました。受注生産をご希望の方はお問合せください。
