絶縁型ダウンロードケーブル
model ISO-HS2発売中
2016/05/19-
　絶縁型ダウンロードケーブル ISO-HS2は、Digilent社のJTAG-SMT2-NCモジュールを組込み、デジタルアイソレータにより絶縁したダウンロードケーブルです。
AMD社開発ツール（ISE Ver.13.1より）からDigilent社のJTAG-HS2と同様に使用できます。
絶縁することで、開発環境とターゲットのGNDなどが分離されますので、FPGAなどとのJTAG接続時の安全性が飛躍的に高まります。より安全にデバッグ作業を行うことができ、高価なFPGAボードの破損リスクを低減できると考えられます。
  ISO-HS2はデモ機をお貸出いたします。
法人、団体、ウエブサイトを有する個人事業者さまに限らせていただきます。こちらより申し込み用紙をダウンロードしてください。
本製品に紙マニュアルは添付されておりません、サポートページ『この製品の資料』よりダウンロードをお願いいたします
ISO-HS2

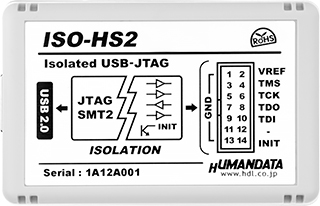

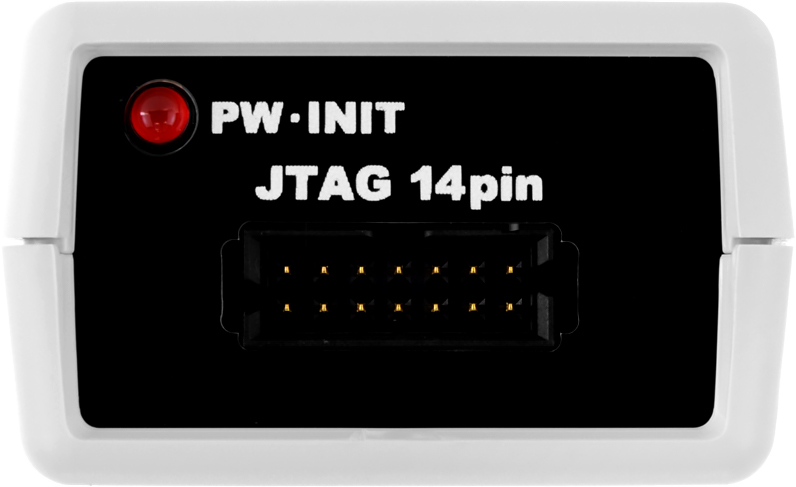

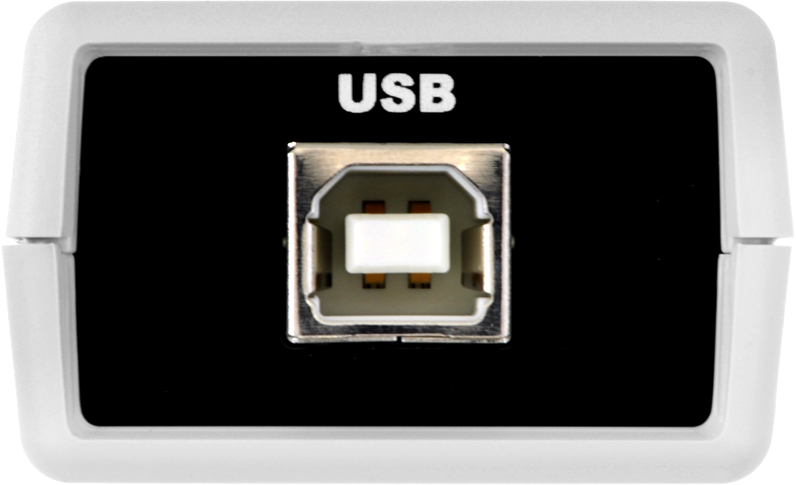

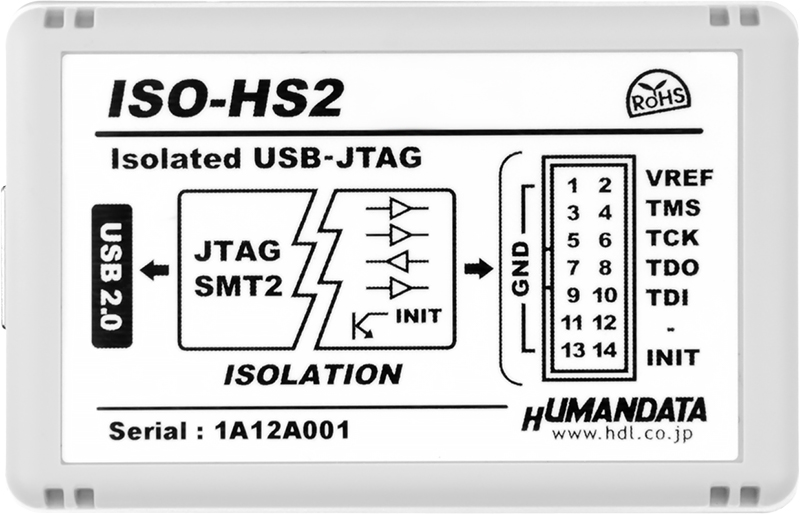

※2つ目以降の画像はCGです

仕様

項目 内容 備考
製品型番 ISO-HS2
ホストI/F USB2.0
デバイスドライバ AMD開発ツールに含まれます
ホスト側電源 USBコネクタより供給（バスパワー) 最大 100mA
ターゲットI/F AMD対応JTAG信号TCK/TMS/TDO/TDIおよびINIT信号(Tr出力) 14ピン(2mmピッチ)
コネクタ
ステータスLED 電源・INIT兼用  INIT信号駆動時LEDが消灯
ターゲット電源 VREF端子より(1.8Vから3.3V) 最大50mA
絶縁電圧 DC2000V 設計値
TCK速度 最大30MHz Digilent社モジュールの仕様
外形寸法 43.5 x 67 x 27 [mm] 突起物含まず
質量 約26 [g]

特長

　■ Digilent社のJTAG-SMT2-NCモジュールを組込み
　■ AMD開発ツール（ISE 14.1より、Vivado 2013.1より）ネイティブサポート
　■ 高速デジタルアイソレータを使用
　■ JTAG信号1.8Vから3.3Vまで
　■ USB2.0 標準Bコネクタ
　■ ステータスLED(赤）:POWER/INIT動作兼用
RoHS指令対応

■AMDツールのサポート状況について

その他のAMD対応ダウンロードケーブルはこちらです
その他のAMD対応アクセサリこちらです

製品構成


クリックして拡大
No 内容 備考

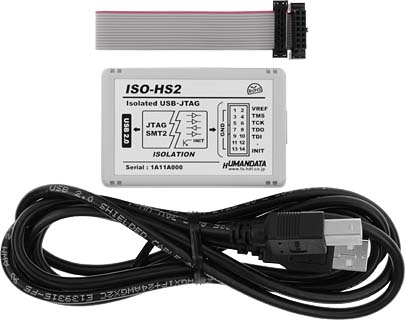

1 ダウンロードケーブル本体 ISO-HS2
2 USBケーブル USB A-Bケーブル(約1.8m)
3 14芯フラットケーブル
(JTAG 2x7リボンケーブル)		 14pin(2mmピッチ)
※本製品に紙マニュアルは添付されておりません、『この製品の資料』よりダウンロードをお願いいたします
※Digilent製のユーティリティソフトにより操作することは弊社ではサポート外とさせていただきます。
品名 MODEL 製品状況 直販価格 購入 サポート
絶縁型ダウンロードケーブル ISO-HS2 販売コーナ
オプション
14芯フラットケーブル
 CK2-JTAG14 アクセサリページをご覧ください

※2024年7月出荷分より製品ラベルの「for XILINX」を削除しました。
また製品名につきまして「XILINX対応 絶縁型ダウンロードケーブル」から「絶縁型ダウンロードケーブル」に変更しています。
