XILINX対応ダウンロードケーブル(DELUX/完成品)

MODEL XC2 Rev2

2002/11/13-

販売終了いたしました
 XILINX社の、FPGAのコンフィグレーションまたはCPLDのISP用のダウンロードケーブルです。XILINX社のJTAGケーブル(HW-JTAG-PC)の互換品です。組立て検査済みの完成品です。

組立てキットXCKITもございます。
 XC2は、現在弊社で販売しているすべてのXILINX対応製品に対応しています。(JTAGコネクタがあるものについて)
一部パソコンの機種によりダウンロードケーブルを認識しないことがあります。そのときはできるだけアドバイスさせて頂きます。

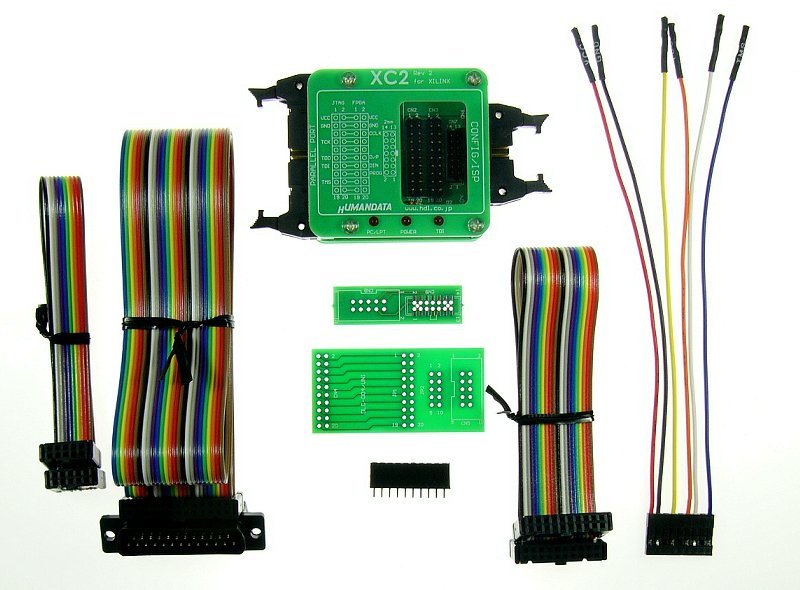

製品構成



クリックして拡大

 電源表示LEDと、ダウンロード中に点滅するLEDがついています。 10ピンケーブルと20ピンケーブル、汎用変換基板が付属しています。
 Rev2:パラレルポートの状態表示LEDと、2mmタイプコネクタの追加。

Rev2になって小さくなりました
(下が旧モデル)
.

下のように、さまざま活用方がございます。
付属のばら線ケーブル
JTAGのみご用意しています。
このケーブル(JTAGリード)のみの販売もおこなっています。
販売コーナのXILINXシリーズのコーナーをご覧ください。
20ピンまたは、10ピンタイプ。
10ピンタイプはALTERAのダウンロードケーブルとピン配置をあわせてあります。
XILINX社HW-JTAG-PCと同様のばら線。(JTAGのみ)
XILINX社 DLC7と同じ2mmコネクタ接続例(2mmタイプのケーブルやコネクタは付属していません)

クリックして拡大
 XILINX互換の20PIN(XILINX社製ではは18PINです)を2つに分割し弊社Spartanブレッドボードなどと1:1で接続できます。
片側にジャンパピンを差すことでXILINXと同様ピン配置にもなります。
 アルテラのByteBlasterなどとピンを合せた10ピンコネクタでは弊社CPLDブレッドボード
XSPシリーズと直接接続できます。
XSP-005、XSP-004は20ピンタイプの接続となります。
 汎用変換基板によりお客さまの独自のピン配置へ変換ができます。
汎用変換基板(2)の利用例。
2mmタイプを2.54ピッチの10ピンタイプに変換できます。
基板のみ付属しています。
製品構成
1 本体 ダウンロードケーブル回路部
2 パラレルケーブル IBM AT互換パラレルポートに接続
3 20ピンケーブル 弊社製品とダイレクト接続可能
4 10ピンケーブル アルテラ互換ピン配置用
5 ばら線ケーブル JTAG信号のみ
6 汎用変換基板(1)と20ピンヘッダ パーツセット
7 汎用変換基板(2) 基板のみ
ご参考:パラレルポートの無いPCにパラレルポートを増設する方法について
MODEL 税込標準価格 販売終了
XC2

¥11,550.-
(本体¥11,000.-)
