Spartan UltraScale+ SBVB625 FPGAボード　XCM-118

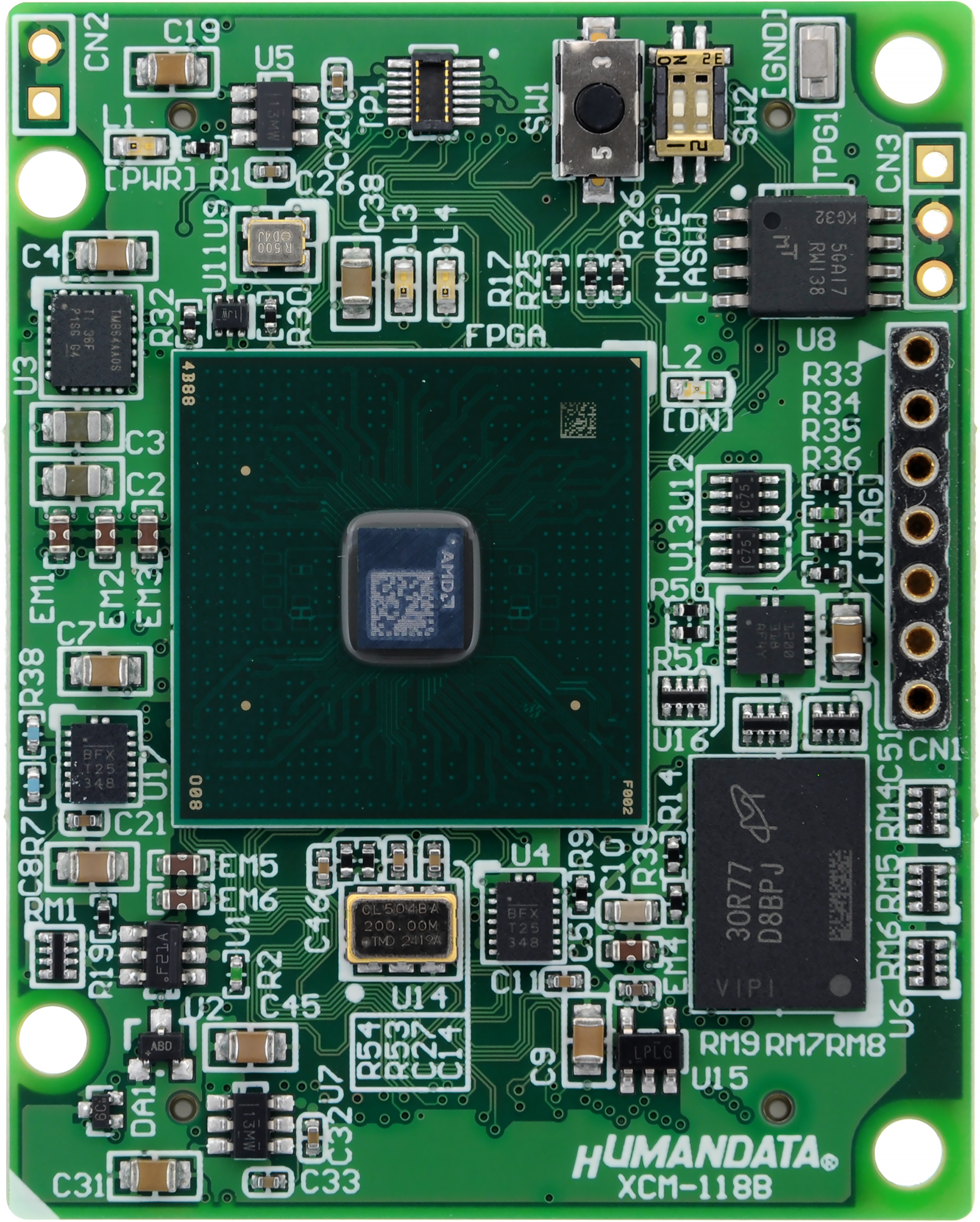

ヒューマンデータは、AMD社のFPGAである、Spartan UltraScale+ (SBVB625)を搭載したFPGAボード　XCM-118-35Pを発売した。

XCM-118-35Pは、Spartan UltraScale+をハーフカードサイズ（54mm x 43mm）の基板に搭載しており、128本のI/Oを使用可能。DDR4 SDRAM、オンボードクロック、コンフィギュレーションROMなどを備えている。ボードとしては3.3Vの単一電源で動作する使いやすいボードである。I/O用電源は、設計にあった電圧で別途供給が必要。

XCM-118-35Pは鉛フリー実装で、RoHS指令に対応している。

報道用精細画像(2.83MBytes)

特長

• AMD社のSpartan UltraScale+を搭載
• 3.3V単一電源動作　※I/O用電源は別途供給が必要
• ユーザI/O : 128本（CNA：64 / CNB：64）
• DDR4 SDRAM搭載
• オンボードクロック
  • 汎用：50MHz（Vcco連動）、200MHz（LVDS）
  • 外部入力可能（CNA/CNB）
• コンフィギュレーションROM搭載
• 汎用LED 2個
• 汎用スイッチ 2個（プッシュボタンスイッチ x1、DIPスイッチ x1）
• ステータスLED（CONF_DONE、POWER LED）
• コンフィギュレーション用リセット回路
• 8層基板を採用
• 基板寸法：54mm x 43mm
• RoHS指令対応

ヒューマンデータのFPGA/CPLD評価ボードは

• FPGAの動作に必要な最低限の機能を搭載。単一電源ですぐに活用できます
• ACM/XCMシリーズはそれぞれ外形やコネクタ位置が同一で置き換えが可能です
  （5V対応ボードは製品ページをご確認下さい）
• AP/XPシリーズはそれぞれ外形やピン割付が同一で置き換えが可能です
• 回路図、マニュアルは購入前でも自由に参照できます
• 豊富な納入実績で安心してお使いいただけます
• 基本的に即納体制で最短翌日からご活用いただけます
• スピードグレード変更などのカスタマイズもご相談ください
