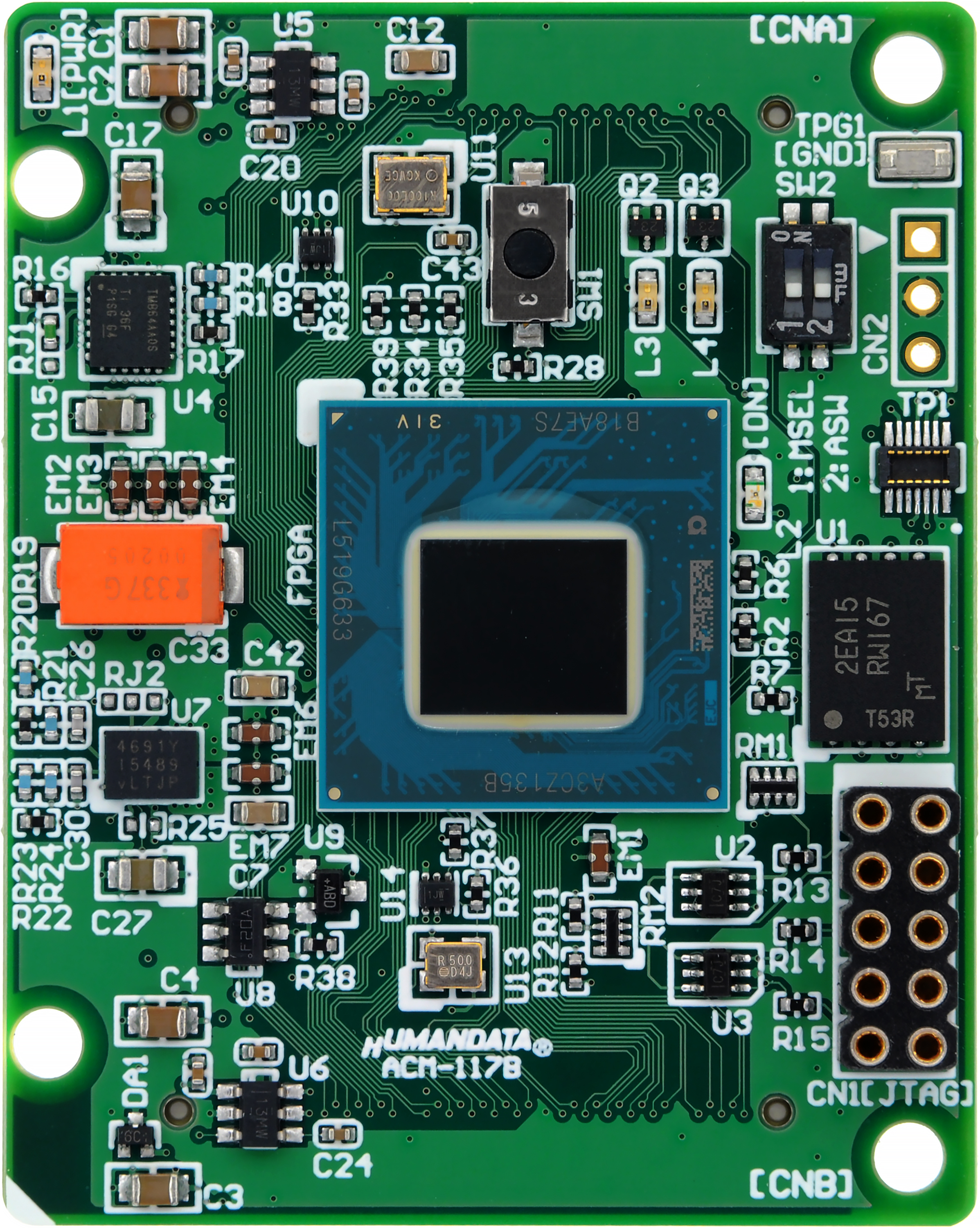

Agilex 3 FPGAボード　ACM-117

ヒューマンデータは、Altera社のFPGAである、Agilex 3を搭載したFPGAボード　ACM-117シリーズを発売した。

ACM-117シリーズは、Agilex 3をハーフカードサイズ（54mm x 43mm）の基板に搭載しており、128本のI/Oを使用可能。コンフィギュレーション用リセット回路、ステータスLED、汎用LED、汎用スイッチなどを備えている。ボードとしては3.3Vの単一電源で動作する使いやすいボードである。I/O用電源は、設計にあった電圧で別途供給が必要。

ACM-117シリーズは鉛フリー実装で、RoHS指令に対応している。

報道用精細画像(3.97MBytes)

特長

• Altera社のAgilex 3を搭載
• 3.3V単一電源動作　※I/O用電源は別途供給が必要
• ユーザI/O : 128本（CNA：64本 / CNB：64本）
• HVIOを各コネクタ(CNA/CNB)に引き出し
  ※　HVIOはLVDSで使用できません
• オンボードクロック : 50MHz、100MHz(CMOS)
• コンフィギュレーションROM搭載
• 汎用LED 2個
• 汎用スイッチ 2個（プッシュボタンスイッチ x1、DIPスイッチ x1）
• ステータスLED（CONF_DONE、POWER LED）
• コンフィギュレーション用リセット回路
• 8層基板を採用
• 基板寸法：54mm x 43mm（ハーフカードサイズ）
• RoHS指令対応

ヒューマンデータのFPGA/CPLD評価ボードは

• FPGAの動作に必要な最低限の機能を搭載。単一電源ですぐに活用できます
• ACM/XCMシリーズはそれぞれ外形やコネクタ位置が同一で置き換えが可能です
  （5V対応ボードは製品ページをご確認下さい）
• AP/XPシリーズはそれぞれ外形やピン割付が同一で置き換えが可能です
• 回路図、マニュアルは購入前でも自由に参照できます
• 豊富な納入実績で安心してお使いいただけます
• 基本的に即納体制で最短翌日からご活用いただけます
• スピードグレード変更などのカスタマイズもご相談ください
