No.23E0267

Modbus対応 RS-485 LANコンバータ(コンパクト) LNX-506Mを発売

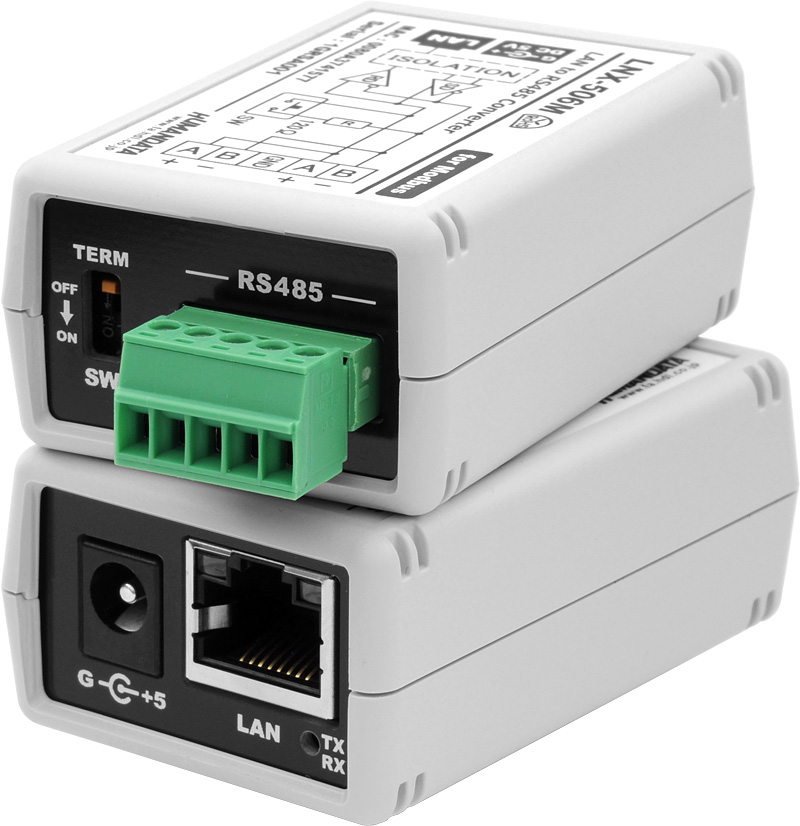

Modbus対応 RS-485 LANコンバータ(コンパクト) LNX-506M

ヒューマンデータは、LAN経由でRS-485に接続するModbus専用のLANコンバータ LNX-506Mを発売した。Modbus TCPからModbus RTU/ASCIIへのプロトコル変換が可能。マスターまたはスレーブとして動作し、Modbus機器をイーサネット上で接続することができる。Modbusは、シリアル機器およびイーサネット機器の両方に使用できるが、シリアル通信とイーサネット通信の物理的な接続だけでなくプロトコルも異なるため、相互接続するためにはプロトコル変換も必要。LNX-506Mにより、Modbus TCPとModbus RTU/ASCIIネットワークの統合に利用することができる。

仮想COMポート生成ツールを利用して、本製品に割り当てられたIPアドレスを仮想COMポートに紐付けして使用することも可能。

LNX-506Mは鉛フリー実装で、RoHS指令に対応している。ヒューマンデータでは、各種のLAN/Wi-Fi/USB変換器を豊富にラインナップしている。

特長

  • RS-485をLANに変換するメディアコンバータ機能
  • Modbus TCPとModbus RTU/ASCIIの相互プロトコル変換
  • 複数台使用しトンネリングモードによる接続が可能
  • IPアドレスを仮想COMポートに割り当てて使用可能
  • 10Base-T/100Base-TXを自動判定
  • LANとRS-485側は高耐圧絶縁(DC1500Vのトランス絶縁+DC3000Vの二重絶縁)
  • オリジナルの設定ツールによりネットワーク経由で簡単設定
  • オリジナルの通信確認用アプリケーションが使用可能
  • 工業用設計(ESD、サージ対策部品搭載)
  • 電源はACアダプタから給電
    (DC5~30Vのワイド電源入力可能なLNX-506M-24Vもラインナップ
  • 着脱式端子台を採用(配線をしたまま端子台が取り外し可能)
  • 外形寸法:67 x 43.5 x 27 [mm](突起物含まず)
  • 質量:約 70 [g](本体のみ)
  • ACアダプタ付属
  • RoHS指令の規制10物質不使用
  • ネジ止め、35mm DINレール、マグネット取付具を用意(別売りアクセサリ)

無料デモ機

ヒューマンデータでは、デモ機を無料で貸出ししているので、購入前に実際に動作確認をすることができる。

LNX-506M製品ページへ

ヒューマンデータのLNX/USBシリーズは

  • 信頼性や安定性に考慮した設計になっています
  • 一部機種を除き絶縁型を採用しており、安心してお使いいただけます
  • ボードタイプや2回線/4回線タイプなどラインナップが豊富です
  • 豊富な納入実績で安心してお使いいただけます
  • 基本的に即納体制で最短翌日からご活用いただけます
  • カスタマイズもご相談ください
