No.20C0237
Intel社のArria 10 GX 搭載FPGAボード ACM-116Lシリーズを発売
2020/03/09 Release
Arria 10 GX FPGAボード ACM-116L

ヒューマンデータは、Intel社の高性能FPGAであるArria 10 GXを搭載した新しいFPGAボード ACM-116Lシリーズを発売した。

ACM-116Lシリーズは、Arria 10 GXをハーフカードサイズ(54mm x 43mm)に搭載し、128本のI/Oを使用可能。DDR3L SDRAM、コンフィギュレーション用リセット回路、ステータスLED、汎用LED、汎用スイッチなどを備えている。ボードとしては3.3Vの単一電源で動作する使いやすいボードである。I/O用電源は、設計にあった電圧で別途供給が必要。

ACM-116Lシリーズは鉛フリー実装で、RoHS指令に対応している。

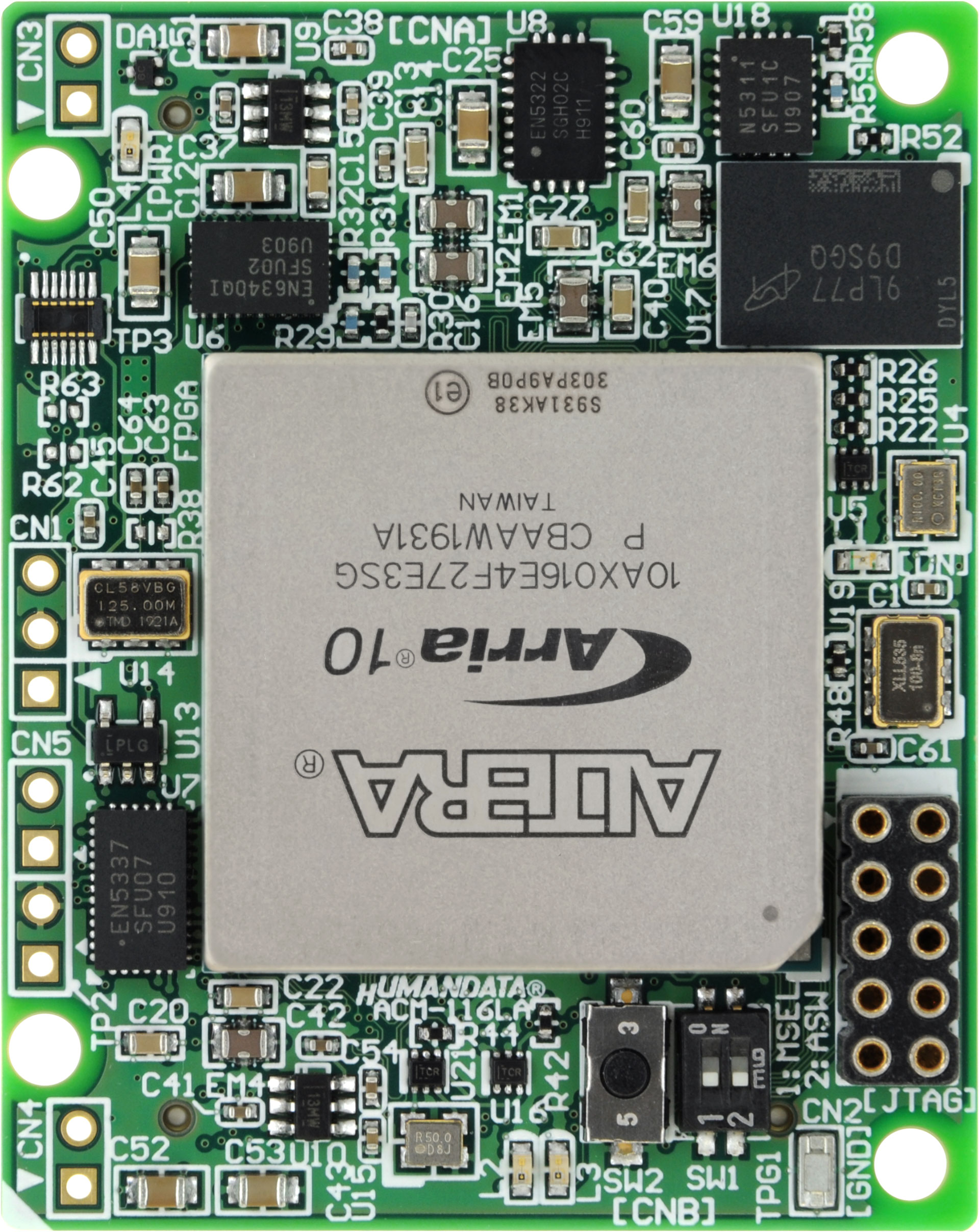

Arria 10 GX FPGAボード ACM-116L

報道用精細画像(0.79MBytes)
[特長]
  • Intel社のArria 10 GXを搭載
  • 3.3V単一電源動作 ※I/O用電源は別途供給が必要
  • ユーザI/O : 128本
  • DDR3L SDRAMを搭載
  • 高速トランシーバー評価可能 TX/RX 2ch、リファレンスクロック搭載(125MHz)
  • オンボードクロック : 50MHz、100MHz(CMOS)、100MHz(LVDS)
  • コンフィギュレーションROM搭載
  • 汎用LED 2個
  • 汎用スイッチ 2個 (プッシュボタンスイッチ x1、DIPスイッチ x1)
  • ステータスLED (CONF_DONE、POWER LED)
  • コンフィギュレーション用リセット回路
  • 10層基板を採用
  • 基板寸法:54mm x 43mm (ハーフカードサイズ)
  • RoHS指令対応
ACM-116L製品ページへ
ヒューマンデータのFPGA/CPLD評価ボードは
  • FPGAの動作に必要な最低限の機能を搭載。単一電源ですぐに活用できます
  • ACM/XCMシリーズはそれぞれ外形やコネクタ位置が同一で置き換えが可能です
    (5V対応ボードは製品ページをご確認下さい)
  • AP/XPシリーズはそれぞれ外形やピン割付が同一で置き換えが可能です
  • 回路図、マニュアルは購入前でも自由に参照できます
  • 豊富な納入実績で安心してお使いいただけます
  • 基本的に即納体制で最短翌日からご活用いただけます
  • スピードグレード変更などのカスタマイズもご相談ください


  ヒューマンデータについて
  ヒューマンデータは超少量生産のものづくり企業です。超小ロットにてFPGA/CPLDの評価ボード、学習用ボード、USB関連商品などを開発製造しています。
