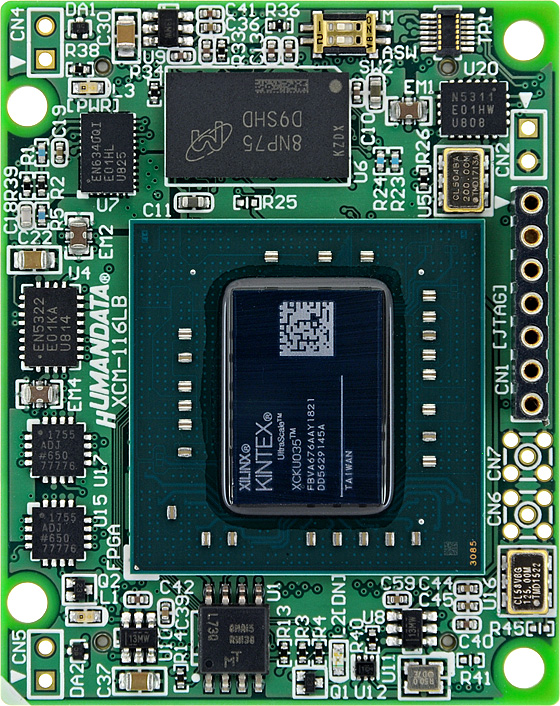

ヒューマンデータは、Xilinx社の高性能FPGA Kintex UltraScale/UltraScale+を搭載したFPGAボード XCM-116Lシリーズを発売した。
XCM-116Lシリーズは、Kintex UltraScale/UltraScale+をハーフカードサイズ(54mm x 43mm)に搭載し、128本のI/Oを使用可能。DDR3SDRAM、RocketIO、オンボードクロック、コンフィギュレーションROMなどを備えている。内部で必要な電源回路を搭載しており、ボードとしては3.3Vの単一電源で動作する使いやすいボードである。I/O用電源は、設計にあった電圧で別途供給が必要。
XCM-116Lシリーズは鉛フリー実装で、RoHS指令に対応している。
報道用精細画像(2.13MBytes)
Xilinx社のKintex UltraScale/UltraScale+を搭載- 3.3V単一電源動作 ※I/O用電源は別途供給が必要
- ユーザI/O : 128本
- DDR3SDRAM搭載
- RocketIO評価可能
- オンボードクロック : 50MHz(Vcco連動), 200MHz(LVDS)
- FPGAへのコンフィギュレーションとROMへの書込が可能な7ピンJTAGコネクタ装備
- JTAG Buffer回路で、安定したダウンロードを実現
- 汎用LED 1個
- 汎用スイッチ 1個 (DIPスイッチ x1)
- ステータスLED (CONF_DONE、POWER LED)
- Vccoを分離可能（CNA/CNB）※CNB側 (Bank Group B) はMAX1.8V
- I/Oの配線長コントロール
- コンフィギュレーション用リセット回路
- 10層基板を採用
- 基板寸法：54mm x 43mm (ハーフカードサイズ)
- RoHS指令対応
- FPGAの動作に必要な最低限の機能を搭載。単一電源ですぐに活用できます
- ACM/XCMシリーズはそれぞれ外形やコネクタ位置が同一で置き換えが可能です
（5V対応ボードは製品ページをご確認下さい） - AP/XPシリーズはそれぞれ外形やピン割付が同一で置き換えが可能です
- 回路図、マニュアルは購入前でも自由に参照できます
- 豊富な納入実績で安心してお使いいただけます
- 基本的に即納体制で最短翌日からご活用いただけます
- スピードグレード変更などのカスタマイズもご相談ください
 |
 |
|
