No.17L0194
Xilinx社のSpartan-7 搭載USB-FPGAボード EDX-303シリーズを発売
2017/11/28 Release

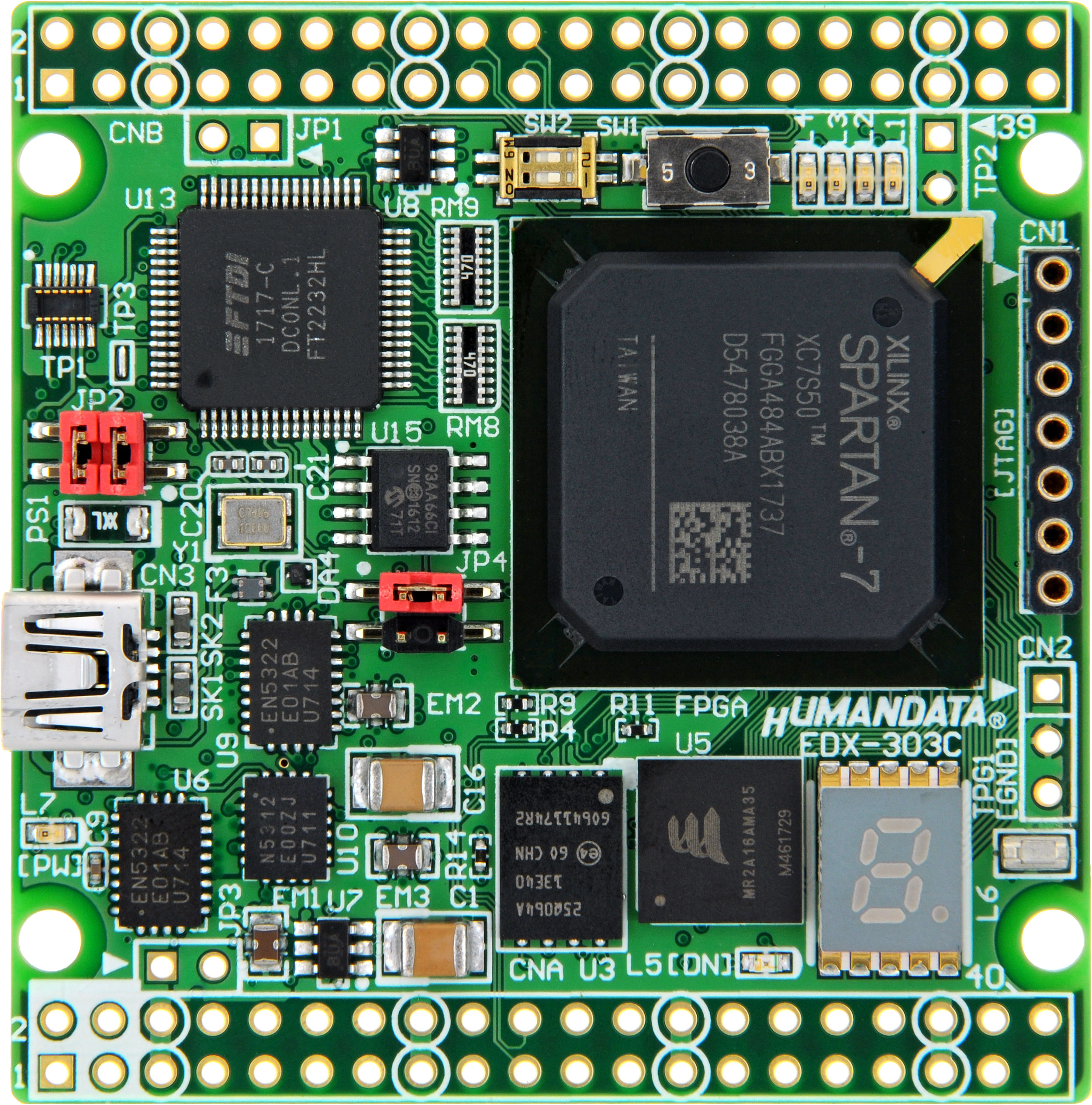

Spartan-7 USB-FPGAボード EDX-303

ヒューマンデータは、Xilinx社の高性能FPGA Spartan-7を搭載したUSB-FPGAボード EDX-303シリーズを発売した。USBインタフェースとしてFTDI社のHigh Speed対応USBチップ FT2232Hを搭載。

EDX-303シリーズは、ソース公開アプリケーション BBC[EDX-303]により、USBケーブルのみでFPGAのコンフィギュレーションと、コンフィギュレーションROMの書込が行える(JTAGを使用した操作にはダウンロードケーブルが別途必要)。Xilinx社の開発環境なしでコンフィギュレーションが行えるので、検査治具などにも便利に利用可能。

EDX-303シリーズは鉛フリー実装で、RoHS指令に対応している。

PLCC68 Spartan-6 FPGAモジュール XP68-04-LX45

報道用精細画像(1.43MBytes)
[特長]
  • Xilinx社のSpartan-7を搭載
  • USB2.0ポートによりPCとUSB通信が可能
  • USB2.0ポートによりFPGAのコンフィギュレーションとコンフィグROMの操作可能
  • ユーザI/O 56本
  • コンフィギュレーションROM搭載
  • MRAM搭載
  • 7セグメントLED表示器
  • 汎用LED 4個
  • 汎用スイッチ 2個
  • コンフィギュレーション用リセット回路
  • JTAG Buffer回路搭載
  • オンボードクロック搭載 50MHz(外部入力可能)
  • 6層基板を採用
  • 5.0V単一電源動作
  • 基板寸法:54mm x 53mm(セミカードサイズ)
  • RoHS指令対応
EDX-303製品ページへ
ヒューマンデータのFPGA/CPLD評価ボードは
  • FPGAの動作に必要な最低限の機能を搭載。単一電源ですぐに活用できます
  • ACM/XCMシリーズはそれぞれ外形やコネクタ位置が同一で置き換えが可能です
    (5V対応ボードは製品ページをご確認下さい)
  • AP/XPシリーズはそれぞれ外形やピン割付が同一で置き換えが可能です
  • 回路図、マニュアルは購入前でも自由に参照できます
  • 豊富な納入実績で安心してお使いいただけます
  • 基本的に即納体制で最短翌日からご活用いただけます
  • スピードグレード変更などのカスタマイズもご相談ください


  ヒューマンデータについて
  ヒューマンデータは超少量生産のものづくり企業です。超小ロットにてFPGA/CPLDの評価ボード、学習用ボード、USB関連商品などを開発製造しています。
