No.14L0131
Xilinx社のArtix-7 搭載FPGAボード XCM-023シリーズを発売
2014/11/26 Release

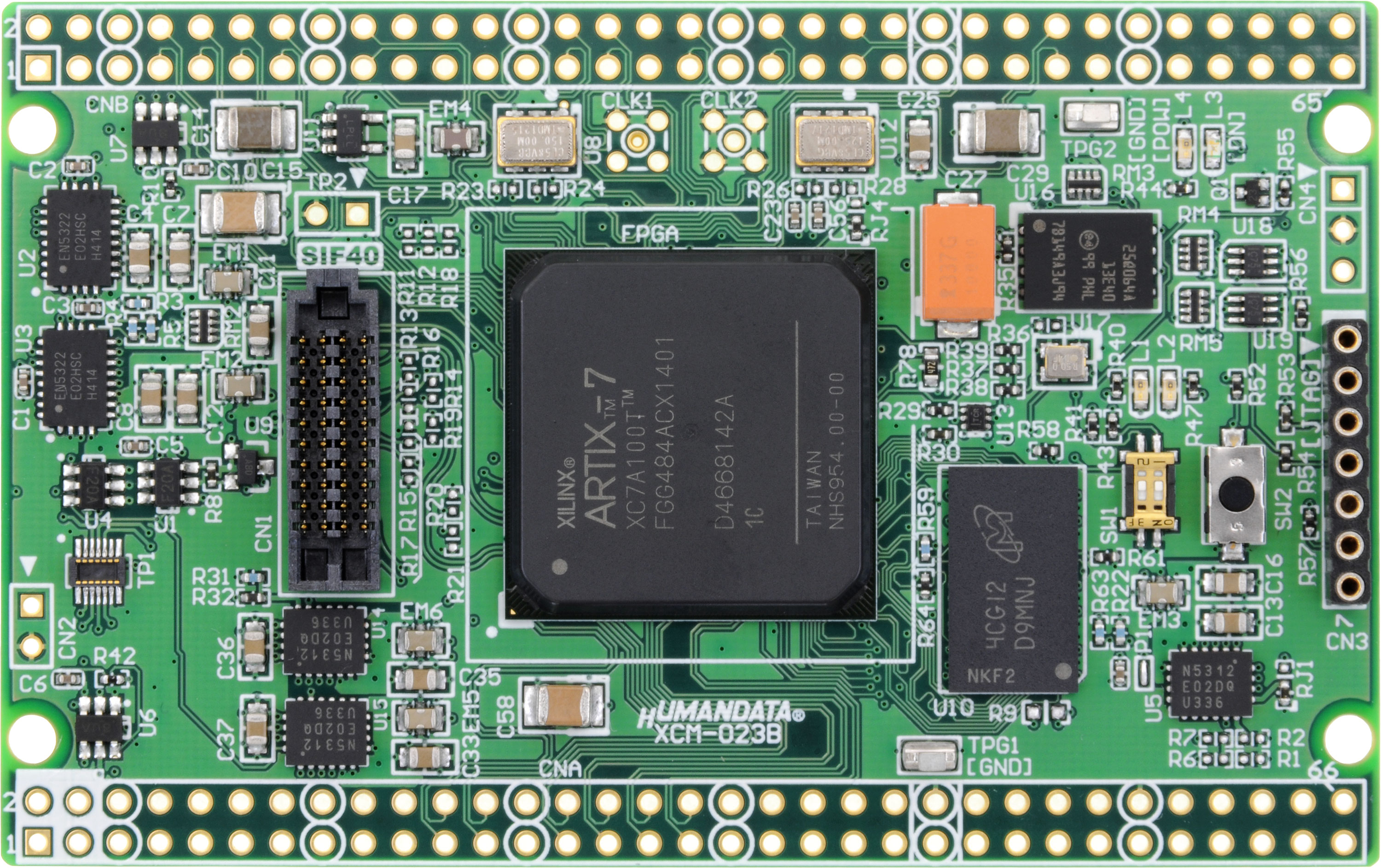

Artix-7 FFG/FBG484 FPGAボード XCM-023

ヒューマンデータは、Xilinx社の高性能FPGA Artix-7を搭載した新しいFPGAボード XCM-023シリーズを発売した。

XCM-023シリーズは、Xilinx社の高性能なFPGAであるArtix-7をクレジットカードサイズ(54mm x 86mm)に搭載し、100本のI/Oを使用可能。DDR3 SDRAM、RocketIO、オンボードクロック、コンフィギュレーションROMなどを備えている。内部で必要な電源回路を搭載しており、ボードとしては3.3Vの単一電源で動作する使いやすいボードである。

ヒューマンデータのACM/XCMシリーズボードは基板サイズやコネクタ仕様などが統一されており、異なるメーカーのFPGAやCPLDを選択して使用することができる。

XCM-023シリーズは鉛フリー実装で、RoHS指令に対応している。

<姉妹品>
  • XCM-023からトランシーバを省いた XCM-023W(近日発売)
  • XCM-023からトランシーバおよびメモリを省いた XCM-023Z(近日発売)


報道用精細画像(1.20MBytes)
[特長]
  • XC7A35T-1FGG484C、XC7A50T-1FGG484C、XC7A75T-1FGG484C、XC7A100T-1FGG484C、またはXC7A200T-1FBG484Cを搭載
  • 豊富なI/Oを外部引き出し(100本)
  • コンフィギュレーションROM搭載
  • DDR3 SDRAM搭載
  • RocketIO(高速トランシーバ)評価可能 TX/RX 各4ch
  • オンボードクロック搭載(外部入力可能)
  • FPGAへのコンフィギュレーションとROMへのISPが可能な7ピンJTAGコネクタ装備
  • JTAG Buffer回路で、安定したダウンロードを実現
  • 3.3V単一電源動作(内部で必要な1.0V、1.2V、1.5V、1.8V、2.5V生成回路を搭載)
  • 汎用LED 2個
  • 汎用スイッチ 2個(プッシュボタンスイッチ x1、DIPスイッチ x1bit)
  • VCCOを分離(CNB)(製造時には3.3Vでテスト)
  • I/Oの配線長コントロール
  • コンフィギュレーション用リセット機能
  • 8層基板を採用
  • 基板寸法: 54 x 86mm(クレジットカードサイズ)
  • RoHS指令対応
XCM-023製品ページへ
ヒューマンデータのFPGA/CPLD評価ボードは
  • FPGAの動作に必要な最低限の機能を搭載。単一電源ですぐに活用できます
  • ACM/XCMシリーズはそれぞれ外形やコネクタ位置が同一で置き換えが可能です
  • AP/XPシリーズはそれぞれ外形やピン割付が同一で置き換えが可能です
  • 回路図、マニュアルは購入前でも自由に参照できます
  • 豊富な納入実績で安心してお使いいただけます
  • 基本的に即納体制で最短翌日からご活用いただけます
  • スピードグレード変更などのカスタマイズもご相談ください


  ヒューマンデータについて
  ヒューマンデータは超少量生産のものづくり企業です。超小ロットにてFPGA/CPLDの評価ボード、学習用ボード、USB関連商品などを開発製造しています。
