No.12L0081
Altera社のCyclone 搭載FPGAボード ACM-012Yシリーズを発売
2012/11/12 Release
Cyclone Q240 ブレッドボード(5Vトレラント) ACM-012Y

ヒューマンデータは、Altera社の高性能FPGA Cyclone(240pin)を搭載した新しいボード ACM-012Yシリーズを発売した。

ACM-012Yシリーズは、Altera社のCycloneをクレジットカードサイズ(54mm x 86mm)に搭載し、I/O部分に5V対応のバススイッチを実装しているので5V系と安心して接続することができる。100本のI/Oを使用可能。電源回路やコンフィギュレーション用リセット回路、コンフィギュレーションROM、汎用LED 2個、ステータスLEDなどを備えている。3.3V、1.5Vを電源をボード内で生成し、ボードとしては5.0Vの単一電源で動作する使いやすいボードである。

ACM-012Yシリーズは鉛フリー実装で、RoHS指令に対応している。

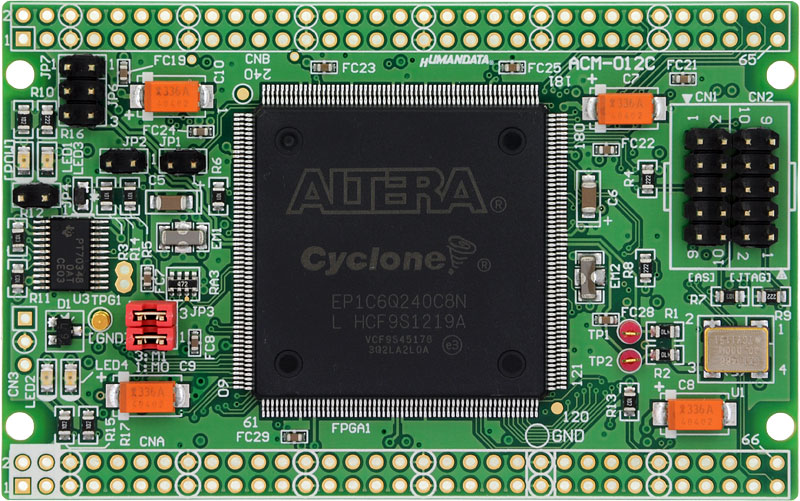

Cyclone Q240 ブレッドボード(5Vトレラント) ACM-012Yシリーズ

報道用精細画像(1.04MBytes)
[特長]
  • EP1C6Q240C8N、EP1C12Q240C8Nを搭載
  • 100本のI/Oを利用可能、I/O部に5V対応バススイッチを搭載
  • コンフィギュレーションROM(ALTERA:EPCS4)搭載、10000回以上の書き換え可能
  • 汎用LED 2個
  • ステータスLED
  • コンフィギュレーション用リセット回路
  • JTAG Buffer回路搭載
  • オンボードクロック搭載 30MHz
  • 6層基板を採用
  • 5.0V単一電源動作 3.3V、1.5Vをボード内で生成
  • 基板寸法:54mm x 86mm(クレジットカードサイズ)
  • RoHS指令対応
ACM-012Y製品ページへ
ヒューマンデータのFPGA/CPLD評価ボードは
  • FPGAの動作に必要な最低限の機能を搭載。単一電源ですぐに活用できます
  • ACM/XCMシリーズはそれぞれ外形やコネクタ位置が同一で置き換えが可能です
  • AP/XPシリーズはそれぞれ外形やピン割付が同一で置き換えが可能です
  • 回路図、マニュアルは購入前でも自由に参照できます
  • 豊富な納入実績で安心してお使いいただけます
  • 基本的に即納体制で最短翌日からご活用いただけます
  • スピードグレード変更などのカスタマイズもご相談ください


  ヒューマンデータについて
  ヒューマンデータは超少量生産のものづくり企業です。超小ロットにてFPGA/CPLDの評価ボード、学習用ボード、USB関連商品などを開発製造しています。
