テスターで導通チェックするとのご参考

ご注意ください！？
テスターで導通チェック

2002/02/14(更新日 )

　半導体素子を含む回路の配線チェック等に、テスターをご使用になるときのご参考に、、、。
テスターによって、回路に損傷を与える心配はないでしょうか。
　下記に各テスターのレンジとその端子電圧をお示しします。
出力抵抗も測るべきですが、、、。(要するに電流計を負荷にして電流を計れば良かった）

テスターリードの両端電圧

FLUKE87
Ω計とブザーチェックレンジが同一です。
0.65Vで安全と思われます。

テスターリードの両端電圧

FLUKE 79IIIの抵抗レンジです。
0.65Vで安全と思われます。

テスターリードの両端電圧

FLUKE 79IIIのブザーチェックレンジです。
2.9Vでています。心配です。

テスターリードの両端電圧

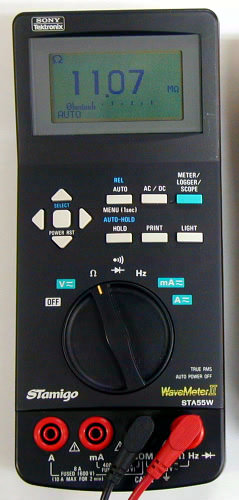

テクトロのSTA55Wのオームレンジ。
0.65Vで安全と思われます。

テスターリードの両端電圧

テクトロのSTA55Wのブザーチェックレンジ。
約5Vでています。心配です。

テスターリードの両端電圧

HPのLOGIC DARTのブザーチェックレンジ。
約4Vでています。心配です。

テスターリードの両端電圧

SANWAの古いアナログテスタのオームレンジ。
-2.7Vでています。心配です。

このようにアナログテスターでは、赤がマイナスになっています。
デジタルテスターでは赤がプラスとなっています。

では、ショートしたときの電流を見てみたいとおもいます。

ショーと時電流
[mA]

テクトロのSTA55Wのブザーチェックレンジで、ショート電流をみると
1mA流れています。壊れないみたいです。
気持ち悪いです。

　以上でおわりです。ご参考までに。
