BBC[EDA-008] Intel社 Cyclone V搭載 USB-FPGAボード EDA-008用 FPGAコンフィグレーションツール

Intel社 Cyclone V搭載 USB-FPGAボード EDA-008用 FPGAコンフィグレーションツール
BBC[EDA-008]

2014/04/03-

　BBC[EDA-008]は、Intel社 Cyclone V搭載 USB-FPGAボード EDA-008用のコンフィギュレーションツールです。
BBC[EDA-008]使うと、USBケーブルのみでFPGAのコンフィギュレーションが可能です。EDA-008の開発に専用ダウンロードケーブルは不要です。

　コンフィギュレーションには、FT2232HのBチャンネルを使用しています。動作原理などについてはBBC(BASIC)のページをご参考ください。
開発プロジェクトやソースコードは、リクエストページより無償で公開しておりますので、自由に改造して頂けます。（C++ Builder 11を使用）

下記OSでの動作を確認しています。

Windows 11
Windows 10
Windows 8.1
Windows 8
Windows 7

(*) Intel社のJTAGを使用したツール(SignalTap IIなど）には、別途ダウンロードケーブルが必要です

◆メニューの説明

◆Command タブ

(クリックして拡大)

・Target：FPGA
　- Configuration : FPGAをコンフィギュレーションします
　- Reset : FPGAをリセットします

（クリックして拡大）

・Target：ROM
　- Program : ファイルをコンフィギュレーションROMにプログラムします
　- Erase Only : コンフィギュレーションROMを削除します（1stセクタのみ）

・[．．．]
　使用するファイルのパスを指定します。

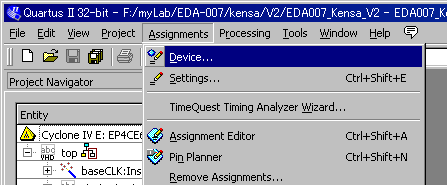

　コンフィギュレーションファイルには「rbf ファイル」を使用します。生成方法は下記の説明を参照して下さい。

・Dir
　ファイルパスのディレクトリアドレス部です。

・File
　ファイル名です

・Always Front
　ツールを常に全面に表示します

◆Option タブ

・Use default port description
　製品標準の認識名（USBディスクリプション）を使用します。

・Save Setting (ini file)
　ファイルパスなどを保存し、次回起動時に再設定します　

・Show System Message
　詳細情報を表示します

◆コマンドラインから起動する

コマンドラインからファイルパスの設定やコンフィギュレーションの実行が可能です。

コマンド (小文字可)	引数	機能	メモ
-F	ファイルパス	コンフィギュレーションに使用するファイルのパスを指定します	相対パス、絶対パス指定可能ファイル名のみを指定した場合はexeと同階層を検索します
-C	なし	FPGAをコンフィギュレーションします	-F必須
-A	なし	FPGAをコンフィギュレーションしますコンフィギュレーション後のDONEピンの確認を行いません	-F必須
-R	なし	FPGAをリセットします
-P	なし	コンフィギュレーションROMへの書き込みを行います	-F必須
-E	なし	コンフィギュレーションROMの消去を行います
-N	なし	DONEピンの状態を確認します	状態は下記の表を参照
-DA	ポートディスクリプション	ポートAのディスクリプションを指定します	省略可 (デフォルトディスクリプションを使用)
-DB	ポートディスクリプション	ポートBのディスクリプションを指定します	省略可 (デフォルトディスクリプションを使用)
-G	正の整数値	動作完了後、GUIを閉じるまでの時間を設定します	0を指定するとGUIを閉じません上限は10です

終了コード	意味
0	正常終了
1	DONEピンがHigh (Nコマンドのみ)
2	DONEピンがLow (Nコマンドのみ)
-1	動作エラー
-2	ファイルパスが指定されていない
