No.10K0045
ALTERA社Cyclone-IV EとMRAMを搭載 FPGAボード ACM-023シリーズを発売
2010/10/29 Release

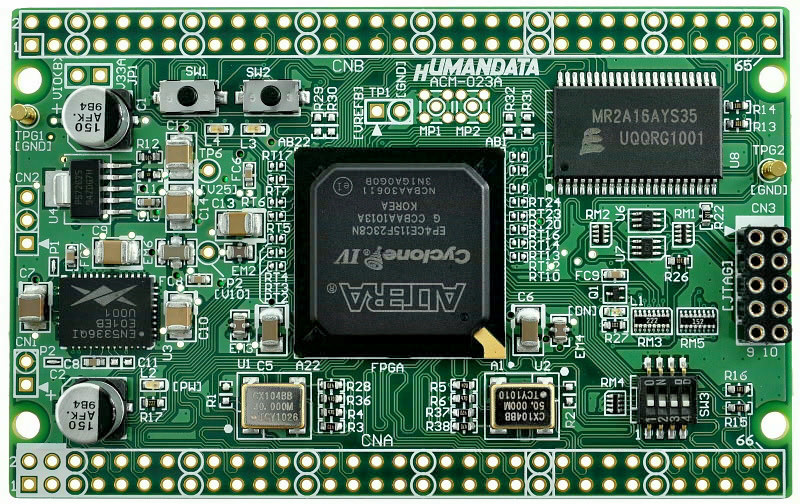

Cyclone-IV EとMRAMを搭載 FPGAボード ACM-023シリーズ

ヒューマンデータはALTERA社の高性能FPGA CycloneIV Eの484pin FPGAを搭載した新しいFPGAボード ACM-023シリーズを発売した。

ACM-023シリーズは、ALTERA社の高性能で大規模なFPGAであるCyclone-IV Eをクレジットカードサイズ
(54mmX86mm)に搭載しており、100本のI/Oを使用可能。 ROMとしてもRAMとしても使える、不揮発性メモリであるMRAMを搭載しているのが特長。 電源回路やコンフィギュレーション用リセット回路、汎用スイッチ 2個、汎用LED 2個、ステータスLED 2個などを搭載し、 3.3V単一電源で動作する使いやすいボードになっている。

ヒューマンデータのACM/XCMシリーズボードは基板サイズやコネクタ仕様などが統一されており、異なるメーカーのFPGAやCPLDを選択して使用することができる。

ACM-023シリーズは鉛フリー実装で、RoHS指令に対応している。



報道用精細画像(1.19MBytes)
[特長]
  • EP4CE55F23C8NまたはEP4CE75F23C8NまたはEP4CE115F23C8Nを搭載
  • 100本のI/Oピンを外部引き出し
  • 汎用スイッチ 2個
  • 汎用LED 2個
  • ステータスLED 2個 CONF_DONE用、POWER LED
  • MRAM(MR2A16AYS35 256Kx16)搭載
  • コンフィギュレーション用リセット回路
  • JTAG Buffer回路搭載
  • クロック 30MHz、50MHz 外部入力可能
  • 一部のVCCIOを分離可能
  • 8層基板を採用
  • 電源は3.3V単一電源
  • 基板寸法:86mmX54mm(クレジットカードサイズ)
  • RoHS指令対応
ACM-023製品ページへ
ヒューマンデータのFPGA/CPLD評価ボードは
  • FPGAの動作に必要な最低限の機能を搭載。単一電源ですぐに活用できます
  • ACM/XCMシリーズはそれぞれ外形やコネクタ位置が同一で置き換えが可能です
  • 回路図、マニュアルは購入前でも自由に参照できます
  • 豊富な納入実績で安心してお使いいただけます
  • 基本的に即納体制で最短翌日からご活用いただけます
  • カスタマイズもご相談ください


  ヒューマンデータについて
  ヒューマンデータは超少量生産のものづくり企業です。超小ロットにてFPGA/CPLDの評価ボード、学習用ボード、USB関連商品などを開発製造しています。
