XCM-002シリーズ XC9500シリーズ PQ160 搭載ブレッドボード
HDL LOGO

2004/04/23-

 XCM-002は、XILINX社の5VCPLDである、XC9500シリーズの160PINタイプを搭載した、ブレッドボードです。
試作や実験にご活用いただけます。
 今後5Vデバイスはじょじょに使われなくなると考えられます。本ボードは、治具製作などにどうしても5V系をご利用になりたい場合にご活用いただけます。
※搭載のCPLDデバイスが製造中止のため、XCM-002シリーズも販売終了とさせていただきます

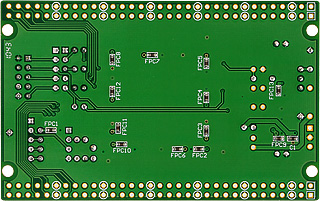

XC9500シリーズ 160pin 搭載ブレッドボード XCM-002
クリックして拡大
  XC95144-15PQG160C または XC95216-15PQG160C搭載
  100本のI/Oを外部引き出し
  クロック回路
   EXO-003(72KHz,18.432MHz)←重要EXO-3がディスコンになり入手が困難です。
   仕様から削除させていただく可能性がございます。
  汎用LED : 4個
  5V単一電源
   電源表示LED
  クレジットカードサイズ
   54mmX86mm
  プログラミング用ISPコネクタ
  3.3VレギュレータとリセットICオプション実装可能


RoHS指令対応


その他のカードサイズボードはこちらです

[ZKB-009KIT]


クリックして拡大

XCMシリーズについて
 XCM-0XXシリーズはすべてクレジットカードサイズでI/Oピンの配置が同一となっています。
※当社ではサンプル回路やリファレンス回路はご用意しておりません。
開発ツールについて ←開発ツールについてよくご検討をお願いします。
品名 MODEL 実装CPLD 製品状況 直販価格 購入 サポート
XC9500シリーズ PQG160
搭載ブレッドボード
XCM-002-144 XC95144-15PQG160C お問合せ -
XC9500シリーズ PQG160
搭載ブレッドボード
XCM-002-216 XC95216-15PQG160C
XCM-002用オプションパーツ OPTN-002 アクセサリページをご覧ください
ACM/XCM対応の66ピンコネクタ 対応コネクタ一覧
電源付きユニバーサル基板 ZKB-054
電源付きユニバーサル基板 ZKB-105
ダウンロードケーブル 各種
※搭載のCPLDデバイスが製造中止のため、XCM-002シリーズも販売終了とさせていただきます

XILINXシリーズTOPへ
