PLCCソケットに実装できるFPGA/CPLDモジュール
PLCC68シリーズ
少量生産品や、検査治具、実験に最適な新しいFPGA/CPLDモジュールです
2011/01/24-
　PLCC68シリーズは、PLCCソケットに搭載できるように設計された、FPGA・CPLDモジュールです。
市販のICソケットに実装できるので、ユニバーサル基板でのFPGAやCPLDの利用に便利です。
また、シリーズ別にピン割付が共通で、FPGA/CPLDのベンダーやタイプによらず電源やI/Oが共通となっています。
単電源動作も、IO電源を2系統分離して使用することも可能となっています。


コンパクトな68pin PLCCサイズ		 端子構造


クリックして拡大

ICソケットに実装できます

ALTERA対応PLCCシリーズ AP68
MODEL 内容 イメージ 状況 仕様
AP68-01シリーズ MAX-II CPLDモジュール 発売中 50 I/O、3.3V単一電源
AP68-02シリーズ MAX-V CPLDモジュール 発売中 50 I/O、3.3V単一電源
AP68-03シリーズ CycloneIII FPGAモジュール 発売中 50 I/O、3.3V単一電源、CONFIG-ROM、50MHz発振器
AP68-04シリーズ CycloneIII FPGAモジュール AP68-04 発売中 50 I/O、3.3V単一電源
CONFIG-ROM、50MHz発振器
AP68-05シリーズ MAX-II F256 CPLDモジュール 発売中 50 I/O、3.3V単一電源

XILINX対応PLCCシリーズ XP68
MODEL 内容 イメージ 状況 仕様
XP68-01シリーズ Spartan-6 CSG225pin FPGAモジュール 発売中 50 I/O、3.3V単一電源、CONFIG-ROM、50MHz発振器
XP68-02シリーズ Spartan-3AN FTBG256pin FPGAモジュール　 XILINX Spartan-3AN PLCC FPGA MODULE 発売中 50 I/O、3.3V単一電源、50MHz発振器
XP68-03シリーズ Spartan-6 FPGAモジュール 発売中 50 I/O、3.3V単一電源
CONFIG-ROM、50MHz発振器

ATERA対応開発中製品
MODEL 内容 イメージ 状況 仕様

XILINX対応開発中製品
MODEL 内容 イメージ 状況 仕様
         　

概要
  • 50本のI/O(内4本はクロック兼用を優先的に割付)
  • 3.3V単一電源
    FPGA/CPLDが必要な補助電源を内蔵
  • 68ピンPLCCソケットに実装可能（推奨ソケットがあります）
  • 基板サイズ 25.3 x 25.3 [mm]
  • VIOA、VIOB分離供給可能(FPGA/CPLDのスペックによる）最大3.3V
  • JTAG信号(TCK、TMS、TDI、TDO)
  • 全シリーズ共通ピン割付
■PLCC68シリーズ対応アクセサリ　　　専用ユニバーサル基板やソケットなどを扱っております。

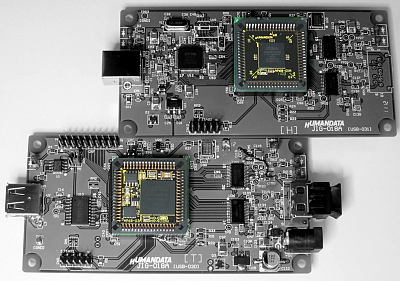

使用例
