APEX20K/20KEブレッドボード
CSP-021シリーズ Rev2 |
2002/2/12-
|
 販売終了いたしました
※CSP-021にはディスコン部品がある為、受注生産もできません。 |
APEX20K/20KEブレッドボードは、アルテラ社の高性能FPGAである、APEXシリーズを用いた、ブレッドボードです。
クロック原、電源回路、ISP可能なコンフィグレーションＲＯＭなどを内蔵したシンプル構成です。
全ピンを外部に引き出せるようになっております。
コンフィグレーションROMはアルテラ社のEPC2を標準実装していますので、ByteBlasterMVにて何度も（100回保証）書替が可能です。
APEX20KEシリーズでは、160Eまでがアルテラ社の無料ツール(QuartusII web Edition)でサポートされています。
QuartusII web Editionサポートデバイス
CSP-021A(REV1)から改良された点
１）20KEシリーズに対応しました。
２）デバイスにより電源へ接続するためのジャンパまでの配線が短く、太くなりました。
３）発振器をEXO-03から、Cypress: CY2071Aへ変更し、80MHz,66MHz,40MHz,33MHz,20MHz,16.5MHzを選択できるようになりました。
４）電源入力コネクタとして、MOLEXのナイロンコネクタを追加しました。
５）クロックの配線が太くなりました
６）VCCIOがジャンパで切り離せるようになりました。（外部より供給可能）
|
アルテラサイトへジャンプ |
基板は４層基板を採用しています。
ご覧のように、GNDや電源は強化しています。
全部のピンが2.54ピッチのホールに引き出してあります。
引き出し例はこちらをごらんください。
製品には、任意にカットできるピンヘッダが付属しています。 |
|
|

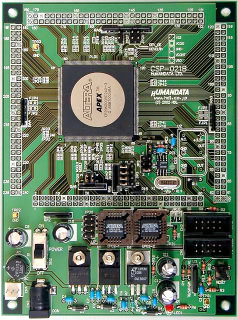

画像はCSP-021-200
クリックして拡大できます
|
仕様
| CSP-021-100E |
デバイス EP20K100EQC240-3実装
シリアルROM用ソケット：EPC2LC20付属
クロック源:プログラマブルオシレータ
Cypress: CY2071A： 80MHz,66MHz,40MHz,33MHz,20MHz,16.5MHzからジャンパで選択可能。/CY2071Aの設定
3.3Ｖ汎用オシレータ(8pin/14pinを実装可能）
リセット回路（3.3V電源監視)
全ピンをパッドに引き出し
電源9Ｖ単一（5V,3.3Vと2.5Vはオンボードで生成）、ACアダプタ付属。４層基板。
基板寸法：105 x 140 mm |
| CSP-021-200E |
デバイス EP20K200EQC240-3実装
シリアルROM用ソケット２個：EPC2LC20付属
クロック源:プログラマブルオシレータ
Cypress: CY2071A： 80MHz,66MHz,40MHz,33MHz,20MHz,16.5MHzからジャンパで選択可能。/CY2071Aの設定
3.3Ｖ汎用オシレータ(8pin/14pinを実装可能）
リセット回路（3.3V電源監視)
全ピンをパッドに引き出し
電源9Ｖ単一（5V,3.3Vと2.5Vはオンボードで生成）、ACアダプタ付属。４層基板。
基板寸法：105 x 140 mm |
|
|
製品構成
| (1) |
ブレッドボード |
1 |
| (2) |
ＡＣアダプタ |
1 |
| (3) |
取扱説明書 |
1 |
| MODEL |
実装デバイス |
税込標準価格 |
製品状況 |
サポート |
|
CSP-021-100
|
EP20K100QC240-3 |
お問合せ |
 |
 |
|
CSP-021-200
|
EP20K200RC240-3 |
|
CSP-021-60E
|
EP20K60EQC240-3 |
|
CSP-021-100E
|
EP20K100EQC240-3 |
|
CSP-021-100E-1
|
EP20K100EQC240-1 |
|
CSP-021-100E1X
|
EP20K100EQC240-1X |
| CSP-021-160E |
EP20K160EQC240-3 |
| CSP-021-160E1X |
EP20K160EQC240-1X |
|
CSP-021-200E
|
EP20K200EQC240-3 |
|
CSP-021-200E-1
|
EP20K200EQC240-1 |
|
CSP-021-200E1X
|
EP20K200EQC240-1X |
|
CSP-021-200E2X
|
EP20K200EQC240-2X |
|
CSP-021-300E
|
EP20K300EQC240-3 |
|
CSP-021-300E-1
|
EP20K300EQC240-1 |
|
CSP-021-300E1X
|
EP20K300EQC240-1X |
|
CSP-021-300E2X
|
EP20K300EQC240-2X |
| CSP-021-INST |
デバイスお客さまご支給 |
※CSP-021にはディスコン部品がある為、受注生産もできません。
|
|
|
