ヒューマンデータ DIL-SIL変換基板
MODEL ACC-020

2012/05/26-

 ACC-020は、DIL (2.54mmピッチ2列)からSIL (2.54mmピッチ1列)への変換基板です。
当社のACM/XCM-0シリーズ、ACM/XCM-3シリーズ、FTDIシリーズ、UTLシリーズなどのDILパターンと接続し、ブレッドボードでの実験などにご利用できます。
※ブレッドボードでの実験は接触不良や不注意での信号ショートなどの心配があり当社としてはお薦めしておりません

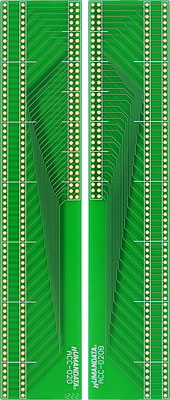

 L用、R用の2枚セットです。裏返して両方ともLまたはRでの使用も可能です。
66pinですが、必要に応じて短く切断するなどしてご利用ください。(Vカットなどの切断を容易にする仕組みはありません)
※市販ブレッドボードは最大でも60pinのようです
仕様
 ■DIL(2列)側 66pin、SIL(1列)側 66pin
 ■チェック用パッド 66個
 ■コネクタピッチ:2.54 [mm] 穴径:0.9 [mm] typ
 ■基板サイズ 34.5 x 169 [mm]
 ■両面基板(ガラスエポキシFR-4) 金フラッシュ仕上げ
 ■RoHS対応
本製品にマニュアルなどの資料は含まれません
製品名 MODEL 直販価格 サポート
66ピンDIL-SIL変換基板
(2枚セット)
ACC-020 販売コーナ -
